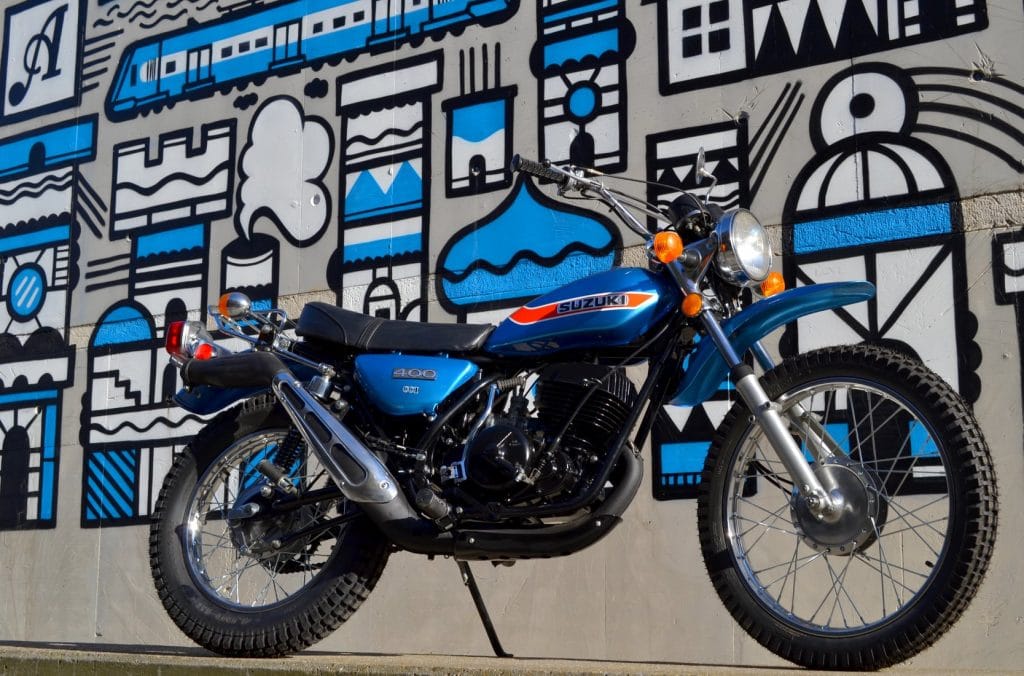

SUZUKI TS 400 Apache

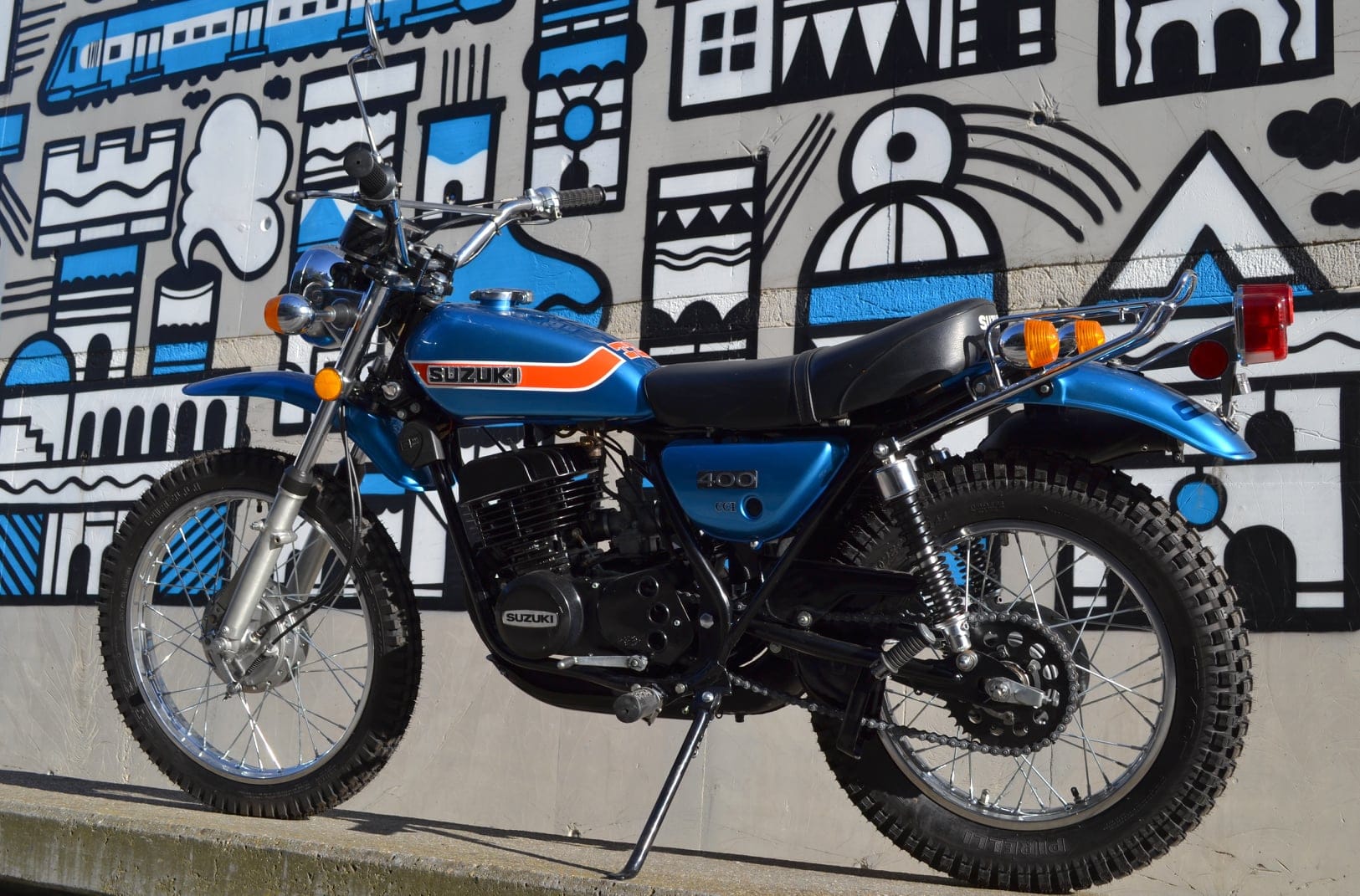

SUZUKI TS 400 5

Cette SUZUKI TS 400 a été importée des U.S.A.

A son arrivée, la moto était corrodée.

Le moteur n'était pas bloqué.

Son kilométrage, 2 926 miles est d'origine (4 708 km).

Elle a été restaurée en 2019.

SUZUKI TS 400 12

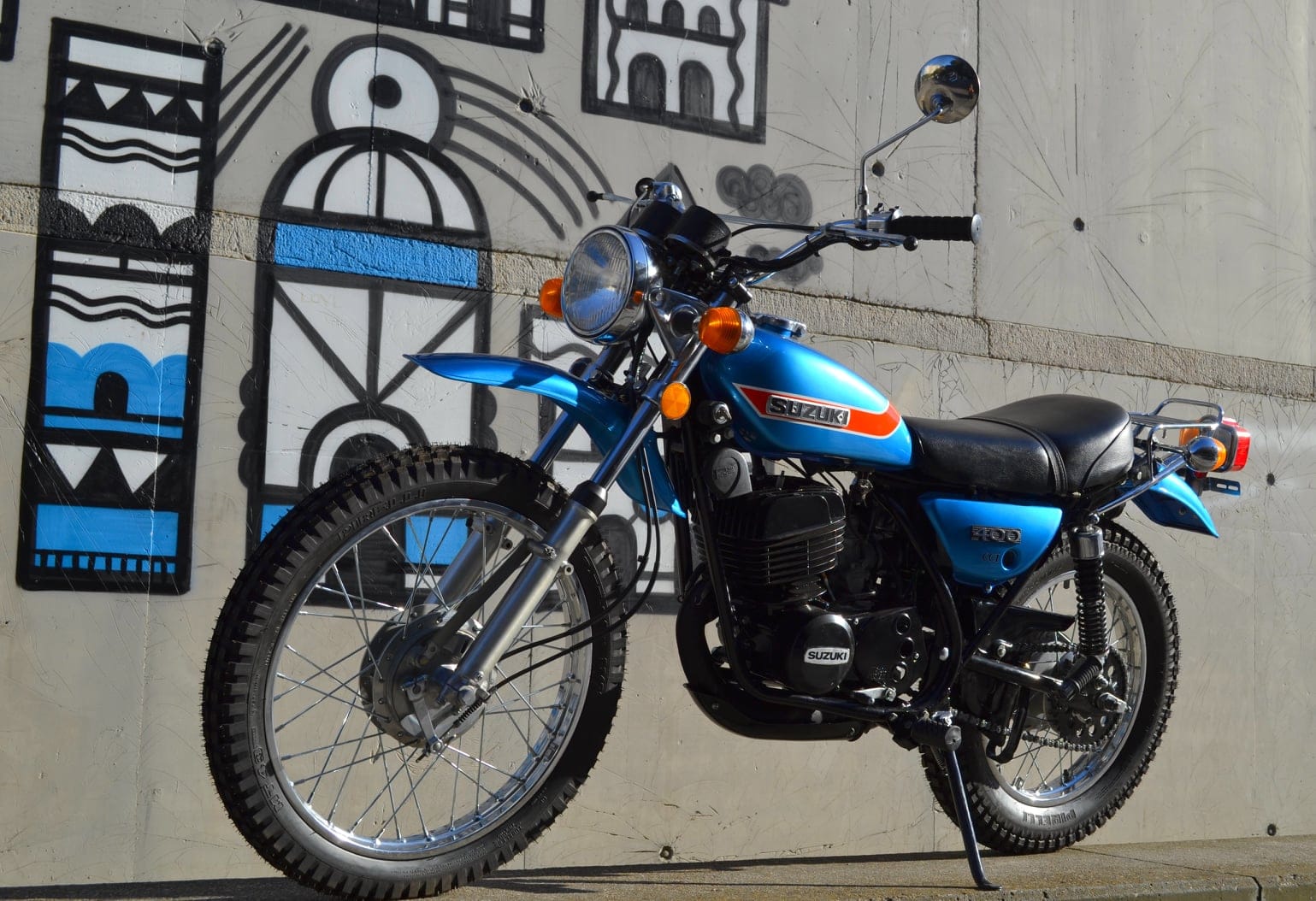

SUZUKI TS 400 14

Partie-cycle

La moto a été entièrement démontée.

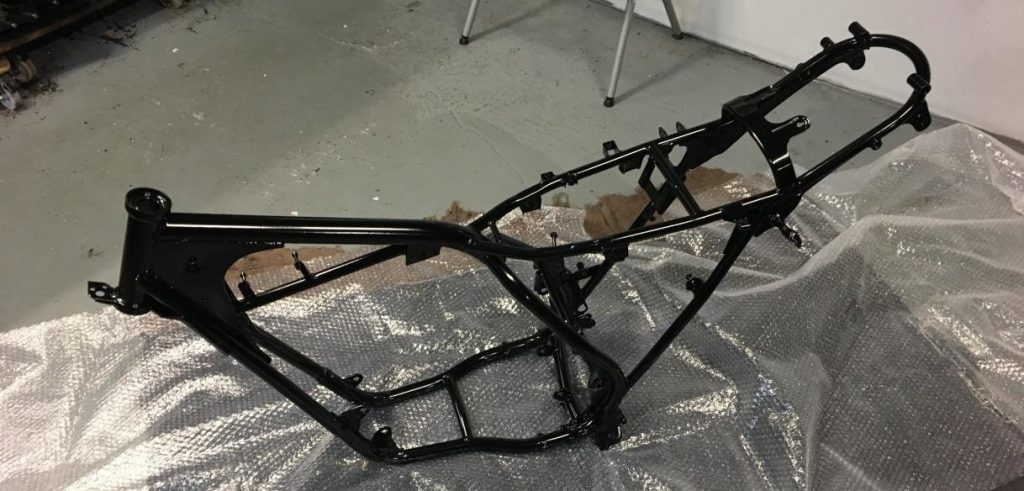

Le cadre a été contrôlé et passé au marbre :

- alignement châssis

- bras oscillant

- tés de fourche

Le positionnement des pattes de fixation a été vérifié.



remontage_400_TS-001

Le cadre et les pièces à peindre ont été protégés et envoyés en atelier de peinture industrielle.

La visserie d’origine a été classée par ordre de démontage et placée dans des sachets répertoriés.

remontage_400_TS-004

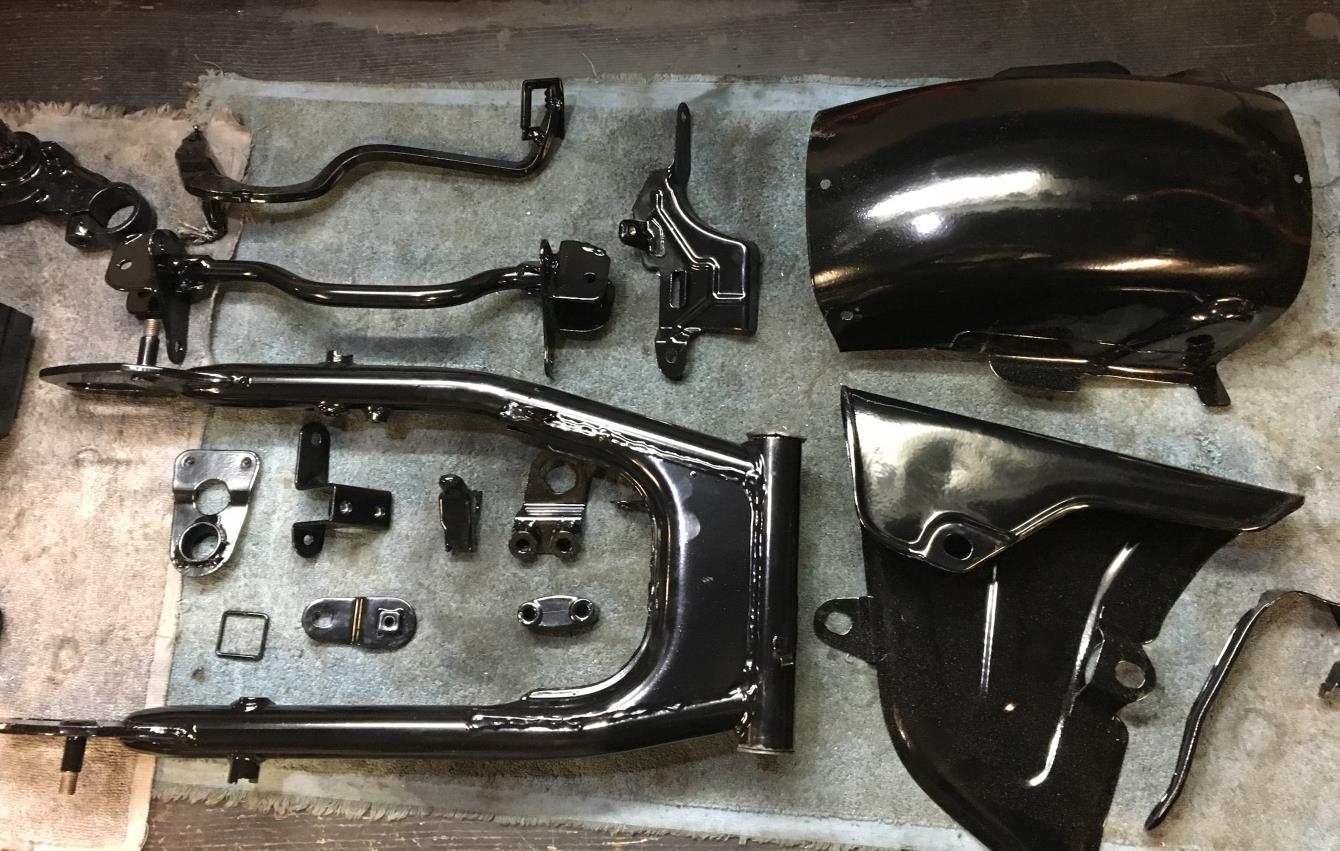

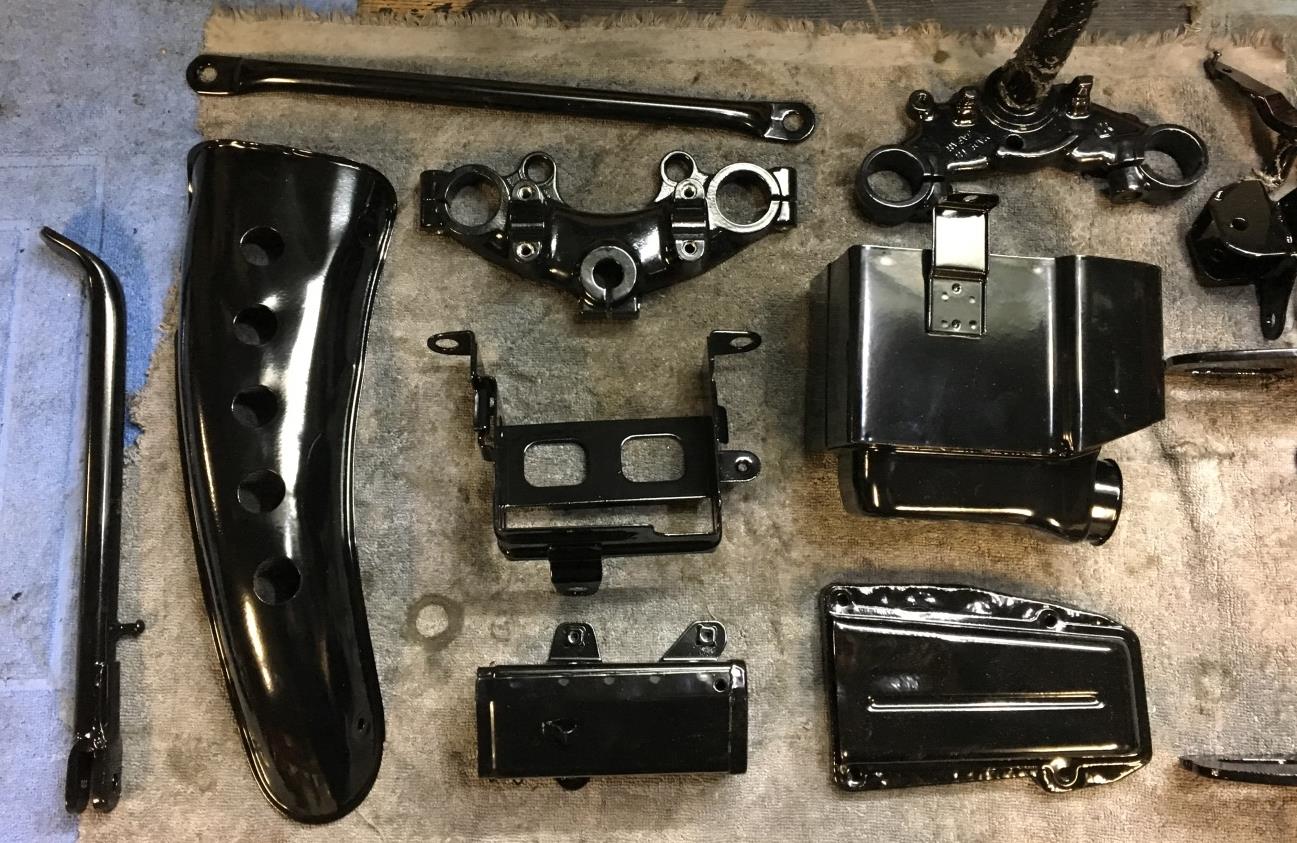

De retour de peinture, le cadre et l’ensemble des pièces peintes en noir ont été déballés et inspectés.

Les épargnes et protections ont été déposées.

remontage_400_TS-003
remontage_400_TS-002

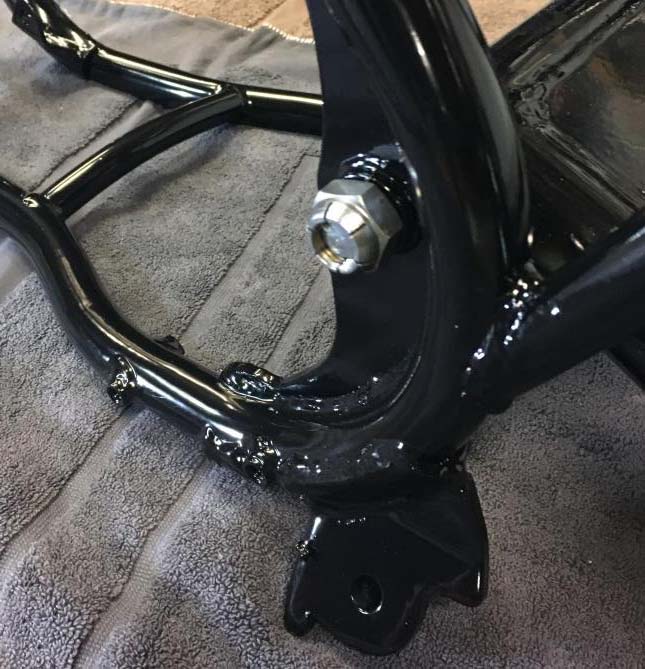

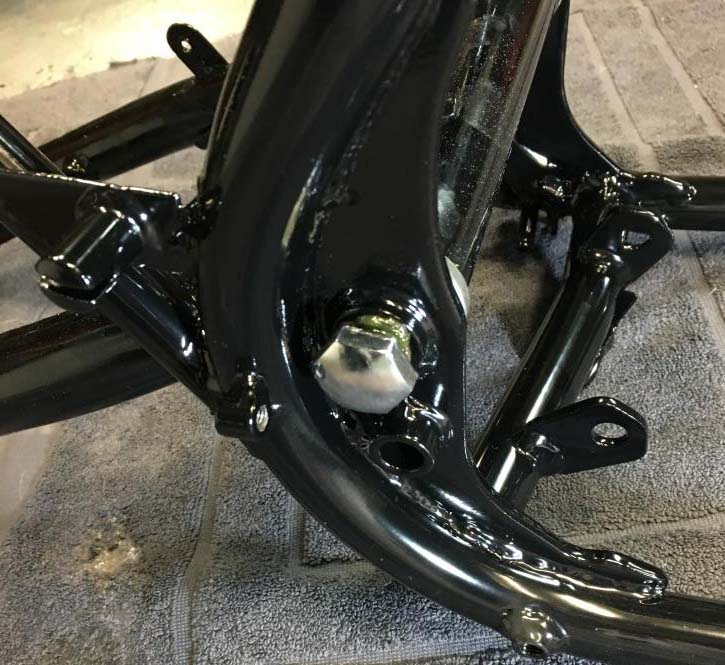

Le bras oscillant a été remis en place avec son équipement d'origine :

- axe

- cache-poussière

- écrou d’origine chromé

remontage_400_TS-006
remontage_400_TS-007

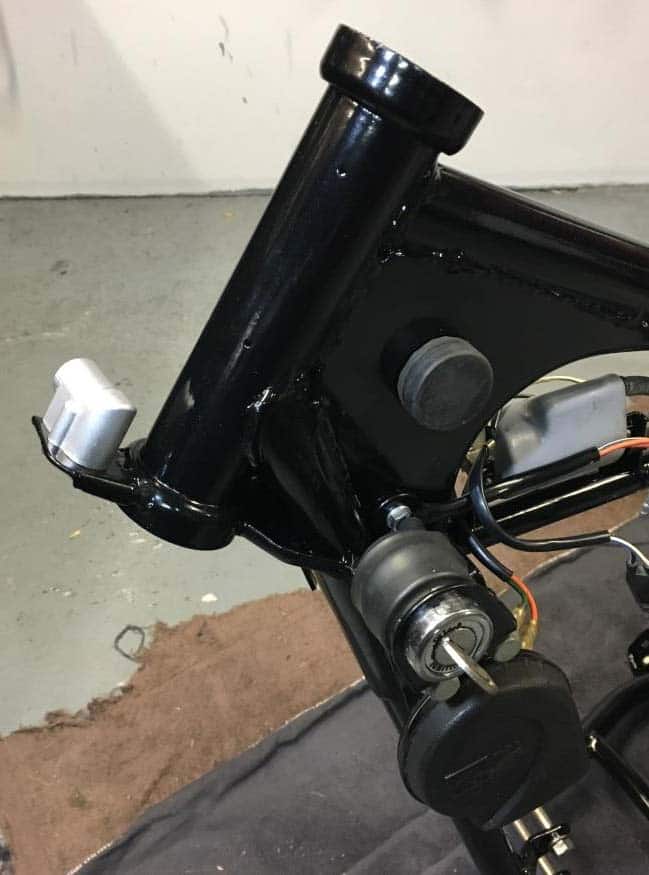

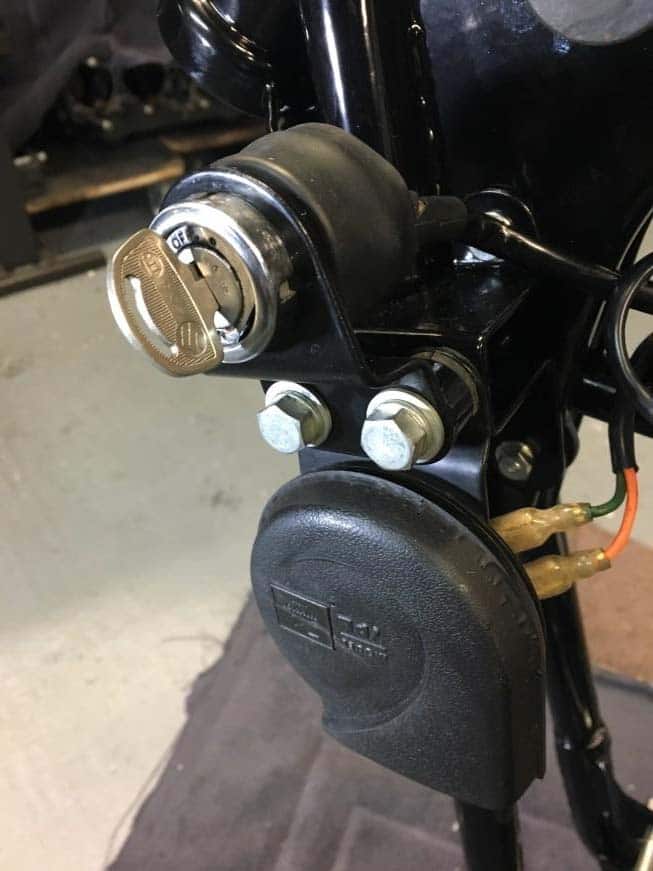

Pièces d'origine réutilisées :

- antivol de direction

- contacteur principal à clef

- klaxon

- silentblocs de réservoir

Visserie rezinguée.

remontage_400_TS-018
remontage_400_TS-019

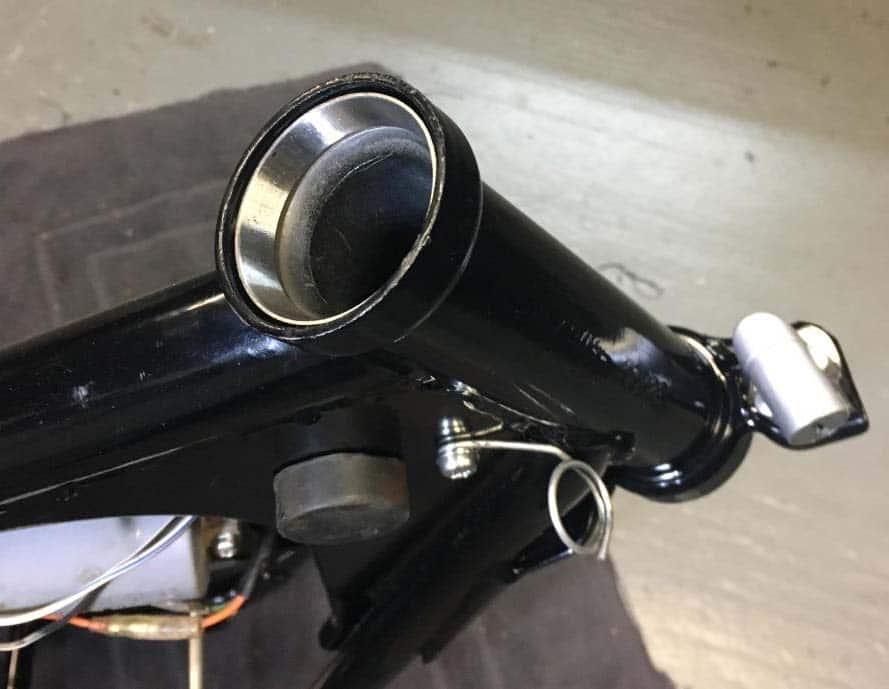

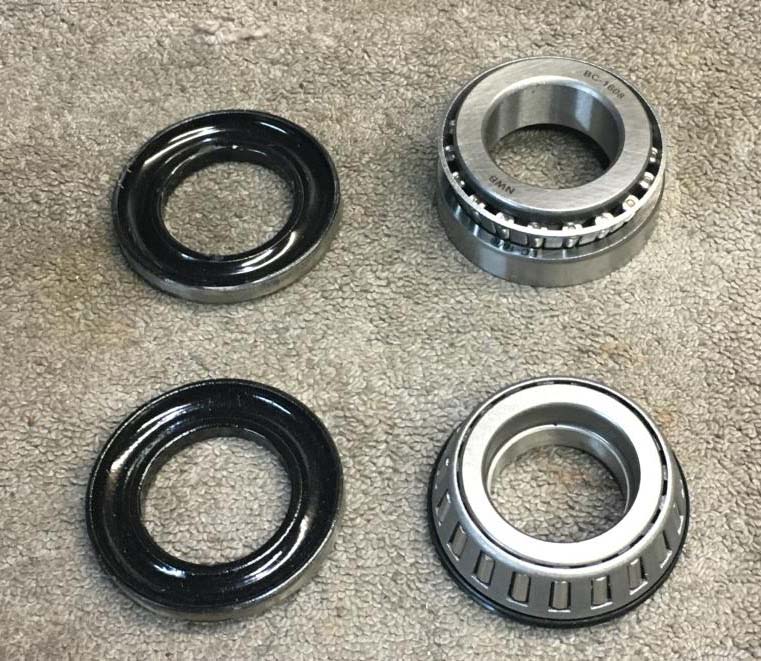

Roulements de direction coniques neufs.

Les roulements à billes d’origine sont remplacés par des roulements coniques neufs.
remontage_400_TS-022

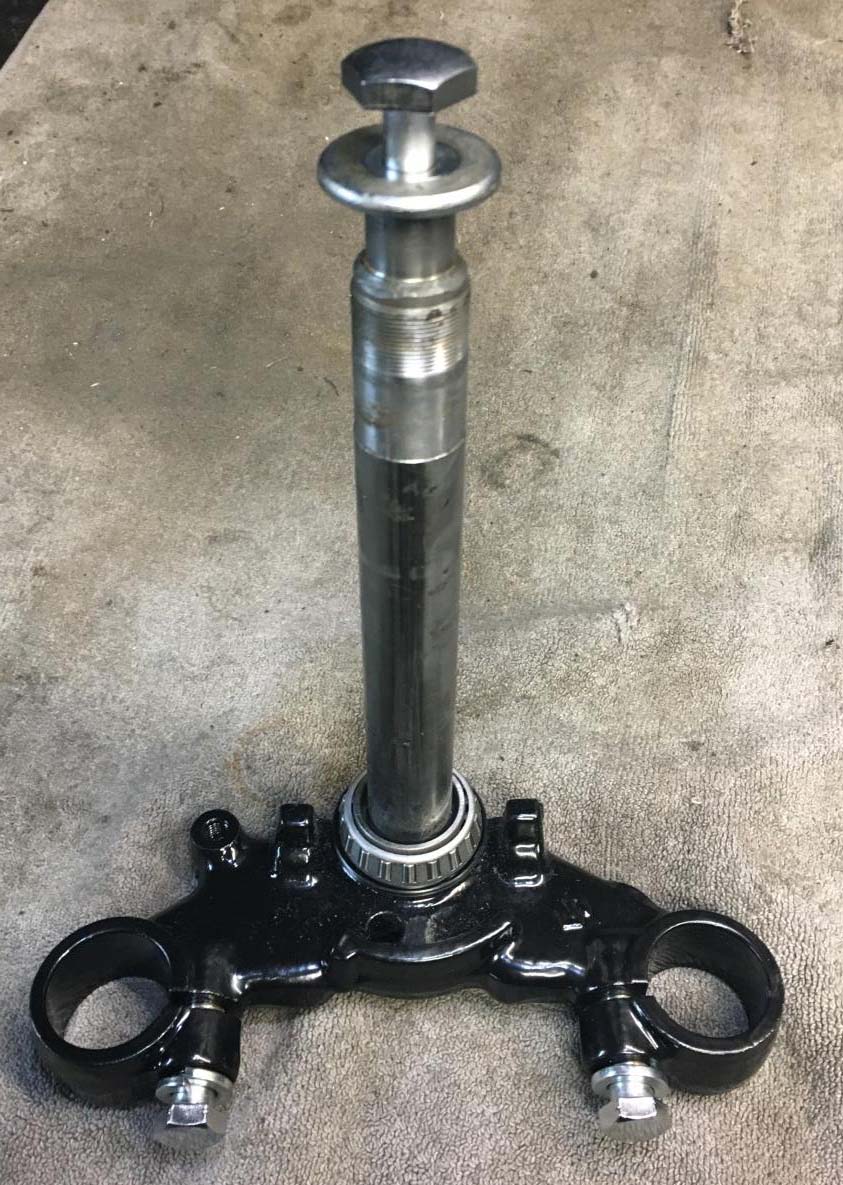

Le té inférieur, repeint en époxy reçoit un nouveau roulement de direction

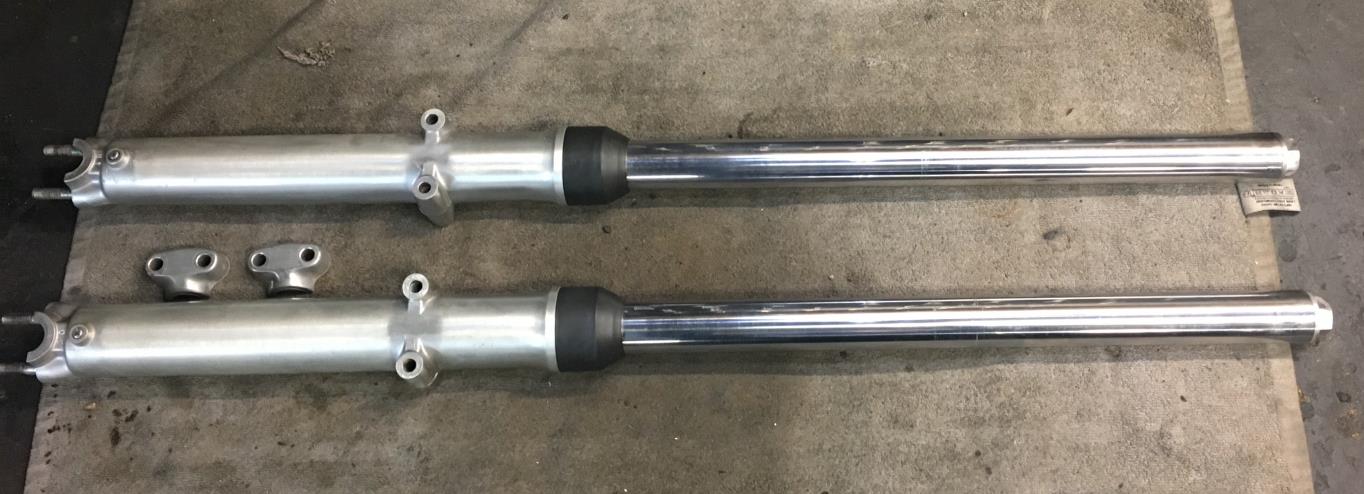

Fourche reconditionnée.

La fourche a été reconditionnée. Elle est prête à être remontée.

Comme l’ensemble de la carrosserie, le garde-boue AV et le garde-boue AR ont été repeints dans le coloris Candy Blue d’origine.

Pièces d'origine :

- portières de phare + caches chromés

- passe-câble (compteur de vitesse)

- antivol de direction

- clignotants

- compteurs

remontage_400_TS-027
remontage_400_TS-028
remontage_400_TS-029
remontage_400_TS-030

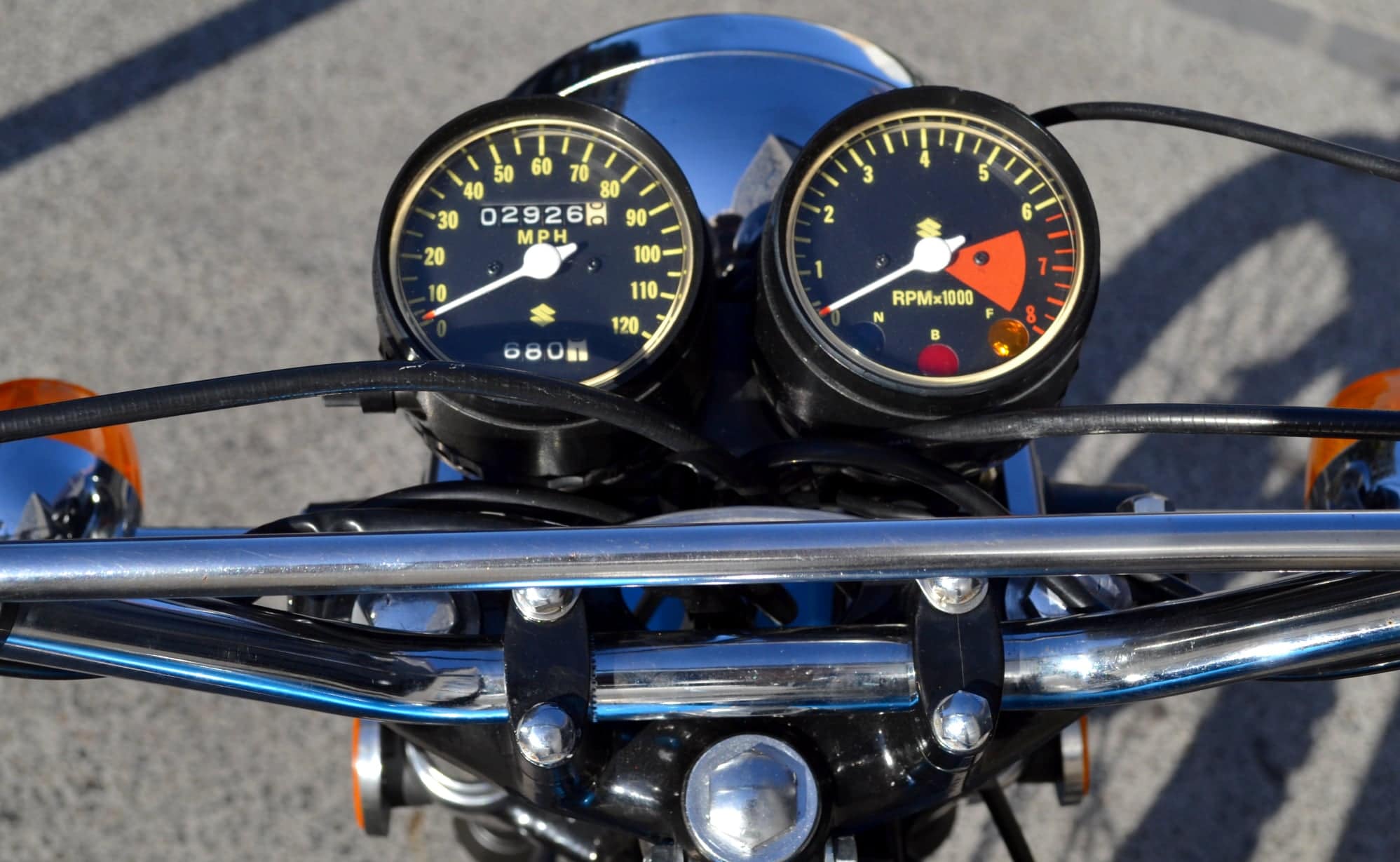

Les compteurs et le kilométrage de la moto sont d’origine : 2926 miles soit 4708 km.

remontage_400_TS-031
remontage_400_TS-032

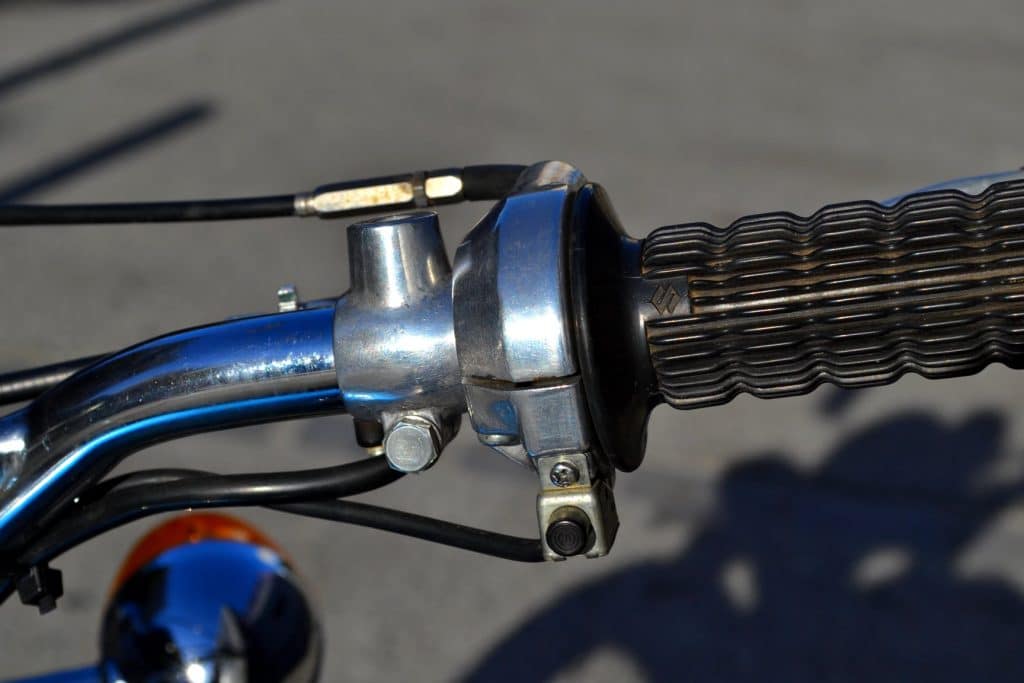

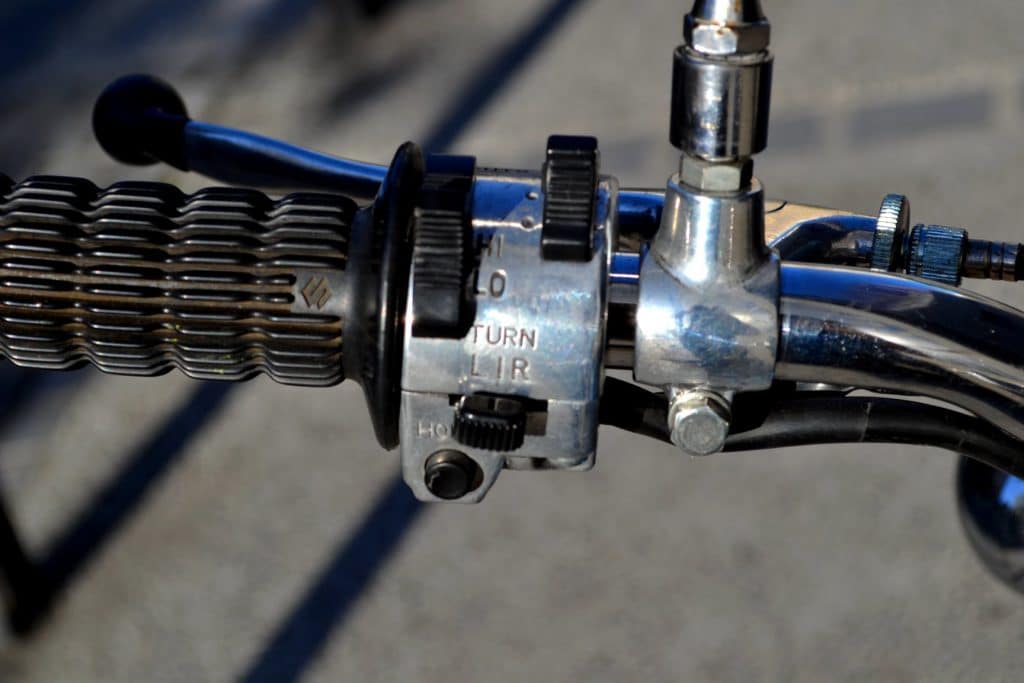

Les commodos d’origine ont été restaurés (connectique) et polis.

La visserie, les tendeurs de câbles de frein et d’embrayage ont été rezingués.

Côté droit : le bouton poussoir sert de mise à la masse pour arrêter le moteur.

Les poignées d’origine et d’époque sont siglées Suzuki.

Roue AV :

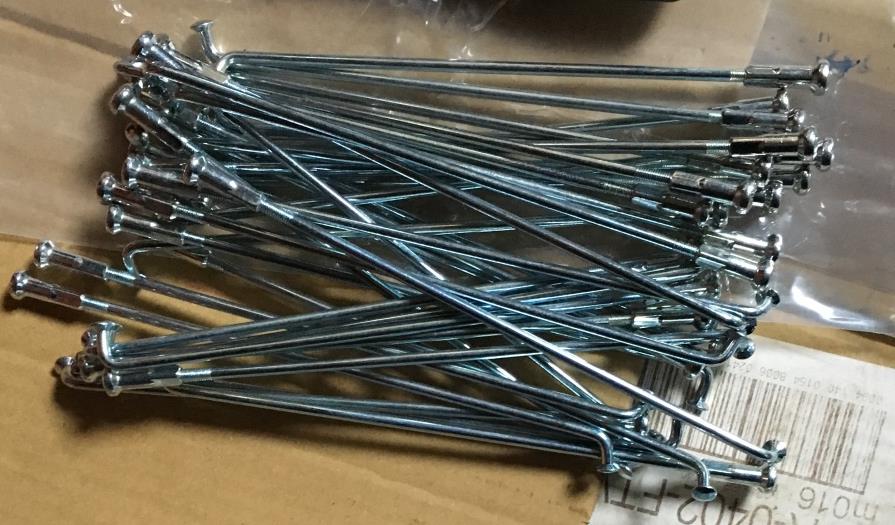

- rayons zingués neufs (têtes bi-chromatées)

- jante chromée d'origine

- tambour + flasque polis

- pneu Pirelli trial + chambre à air neufs

- visserie rezinguée

remontage_400_TS-035
remontage_400_TS-036

Roue AR :

- rayons zingués neufs (têtes bi-chromatées)

- jante chromée d'origine

- tambour + porte-couronne polis

- pneu Pirelli trial + chambre à air neufs

- gripsters et dampers (amortisseur de transmission) d’origine

- couronne + visserie neuves

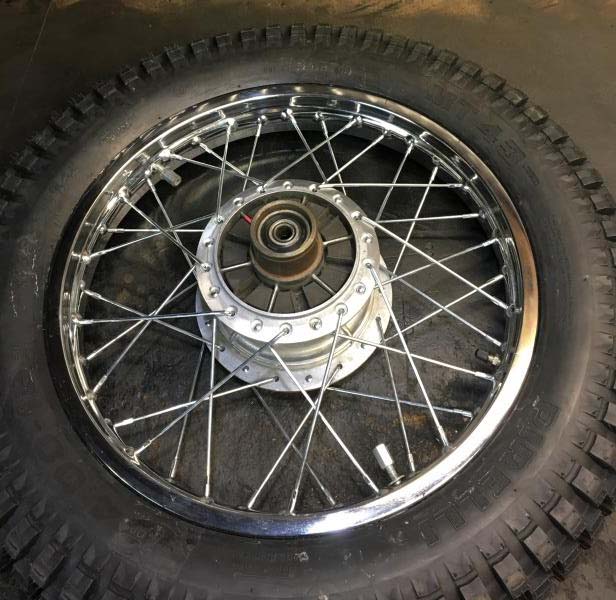

Les rayons de la roue AR sont déposés.
remontage_400_TS-012
remontage_400_TS-014

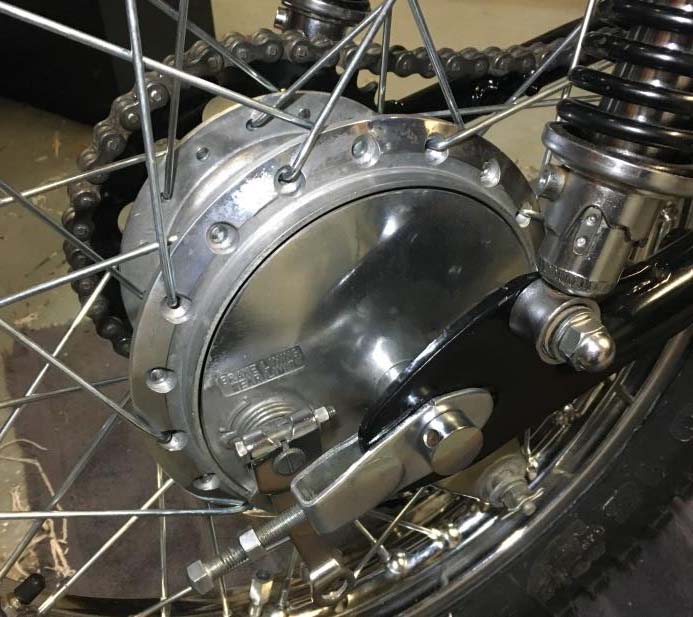

- amortisseurs d’origine restaurés

- flasque de frein AR polie

- tendeurs de chaîne rezingués

- visserie neuve

- chaîne secondaire neuve

- repose-pieds passager neufs

remontage_400_TS-016
remontage_400_TS-050
remontage_400_TS-049
remontage_400_TS-041

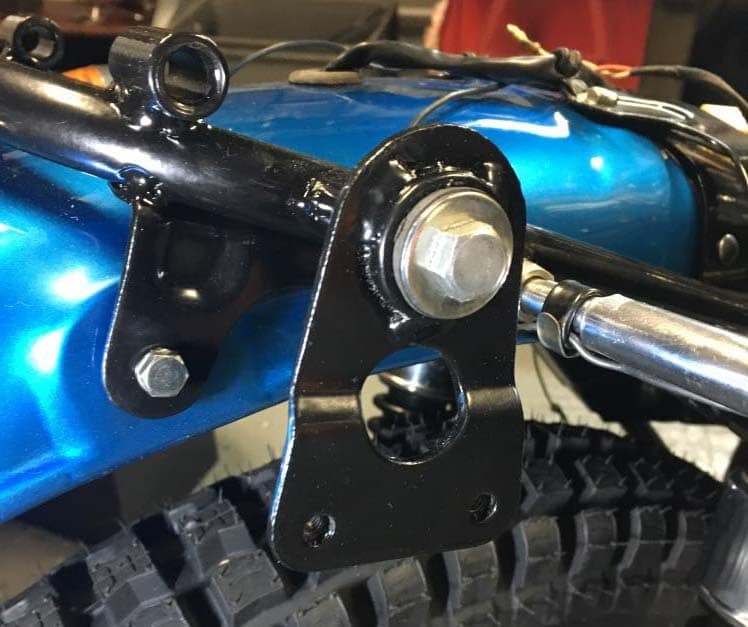

Fixations du pot d'échappement repeintes en époxy (en même temps que le cadre).

Silentblocs et visserie remplacés.

remontage_400_TS-040

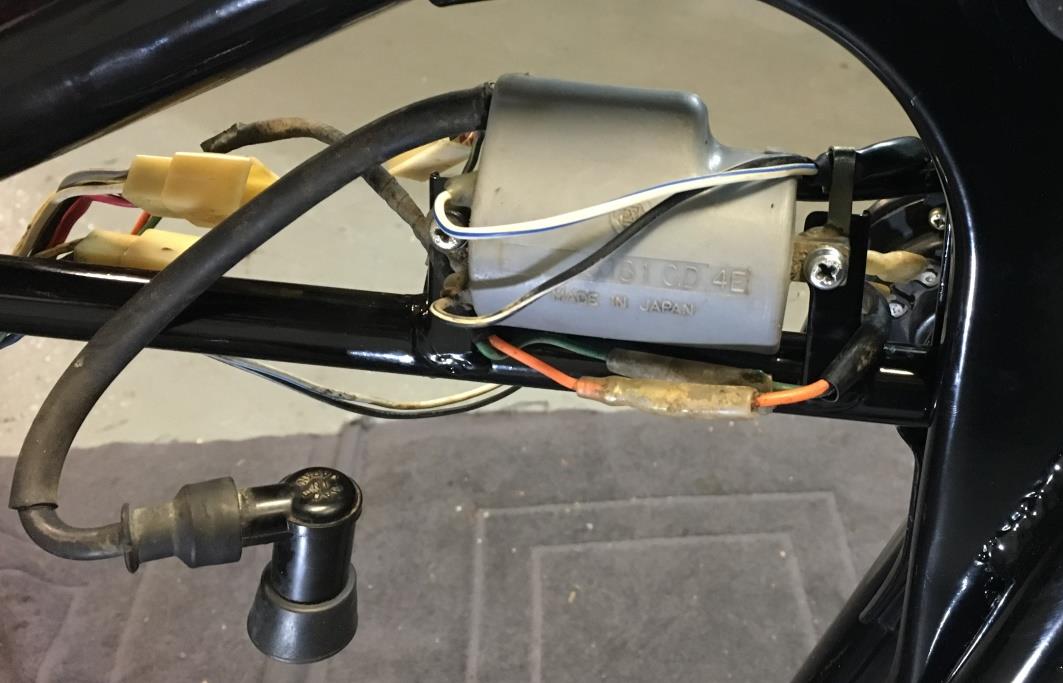

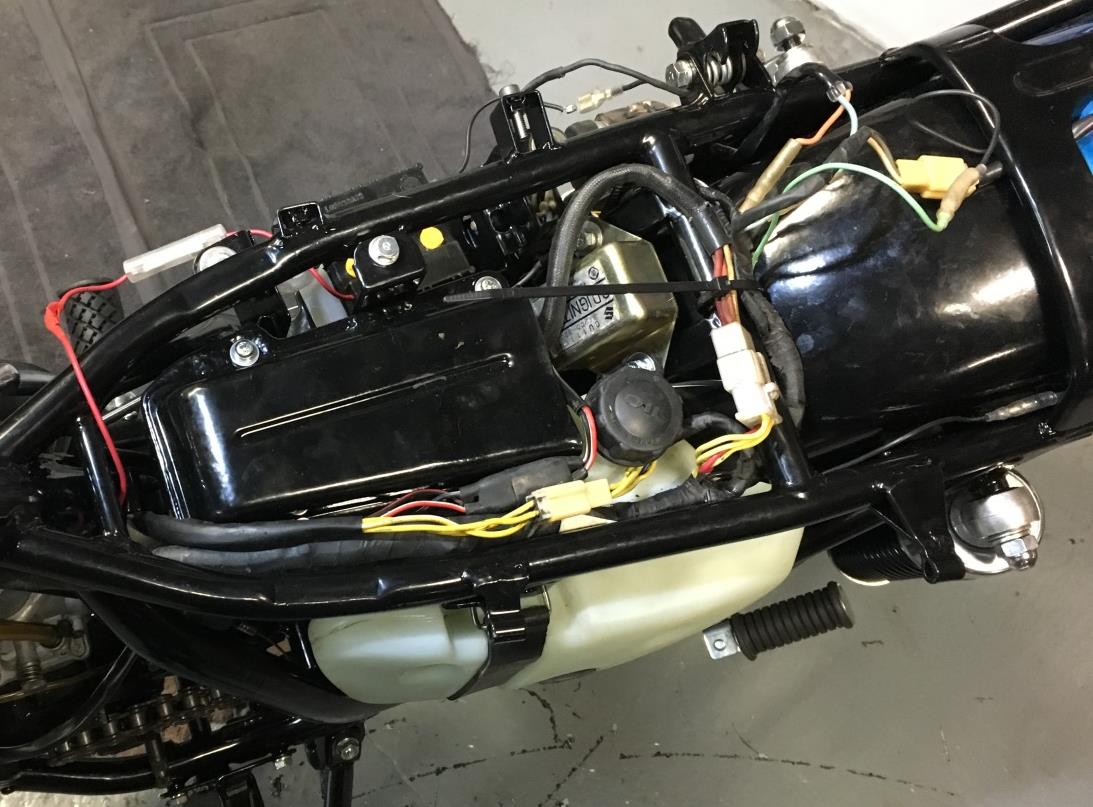

Faisceau principal reconditionné et bobine H.T. d'origine.

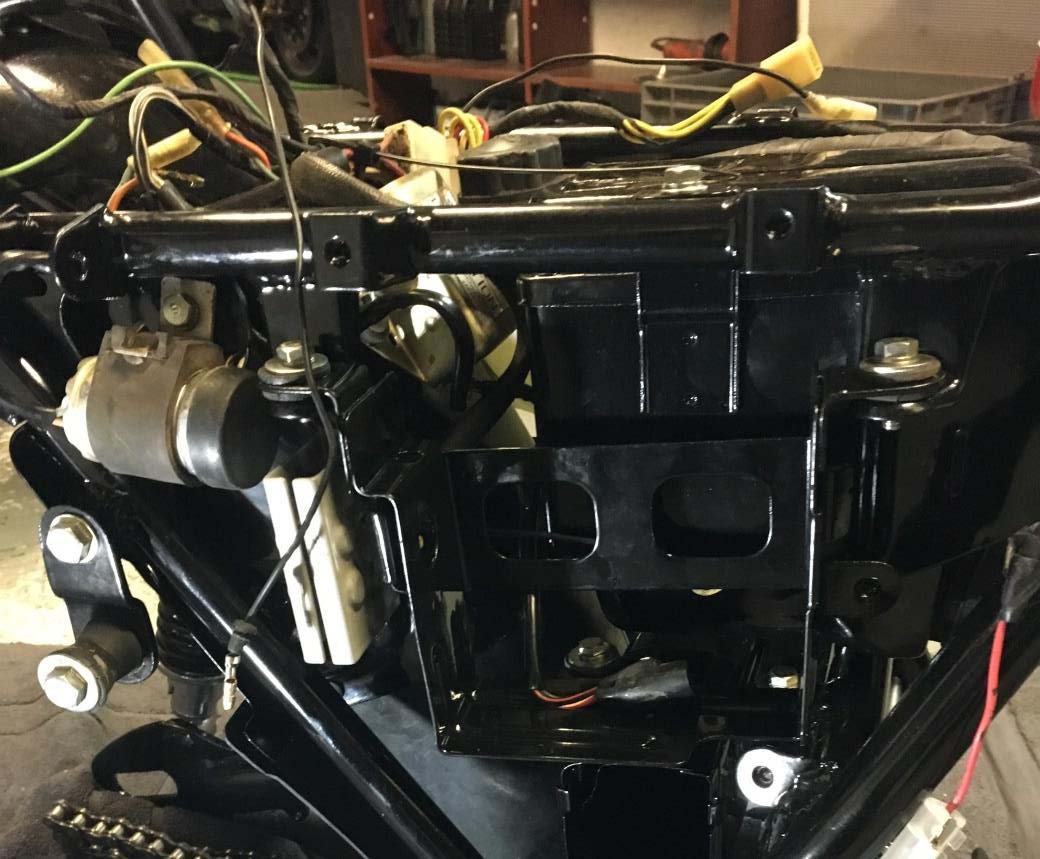

Bac batterie époxié remonté avec :
- boîtier CDI
- redresseur/régulateur
- centrale clignotante

Visserie rezinguée.

Boîtier de filtre à air + manchon d'origine.

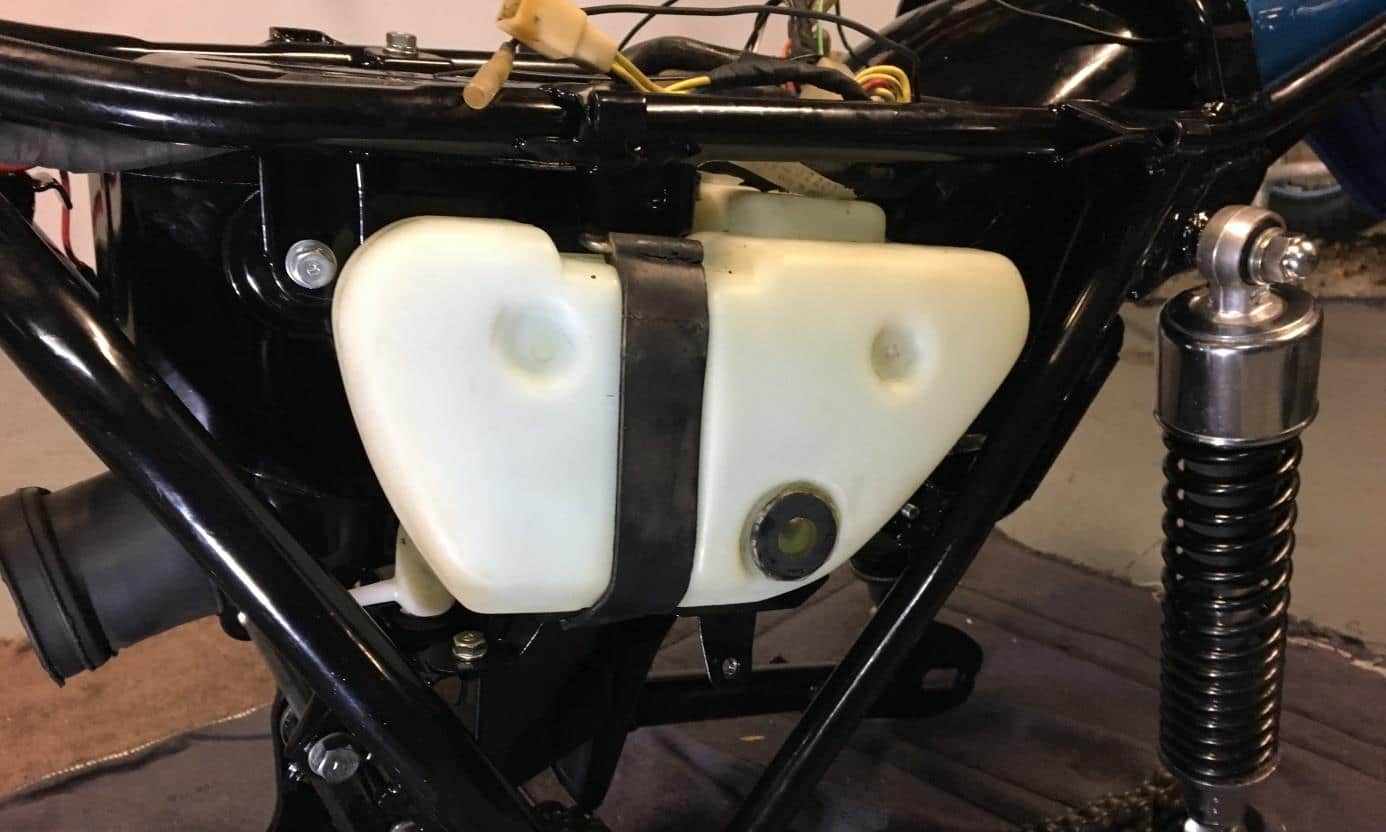

Réservoir d’huile 2T nettoyé et rincé remis en place avec sangle de maintien.

remontage_400_TS-045
remontage_400_TS-047
remontage_400_TS-046
remontage_400_TS-048
remontage_400_TS-037

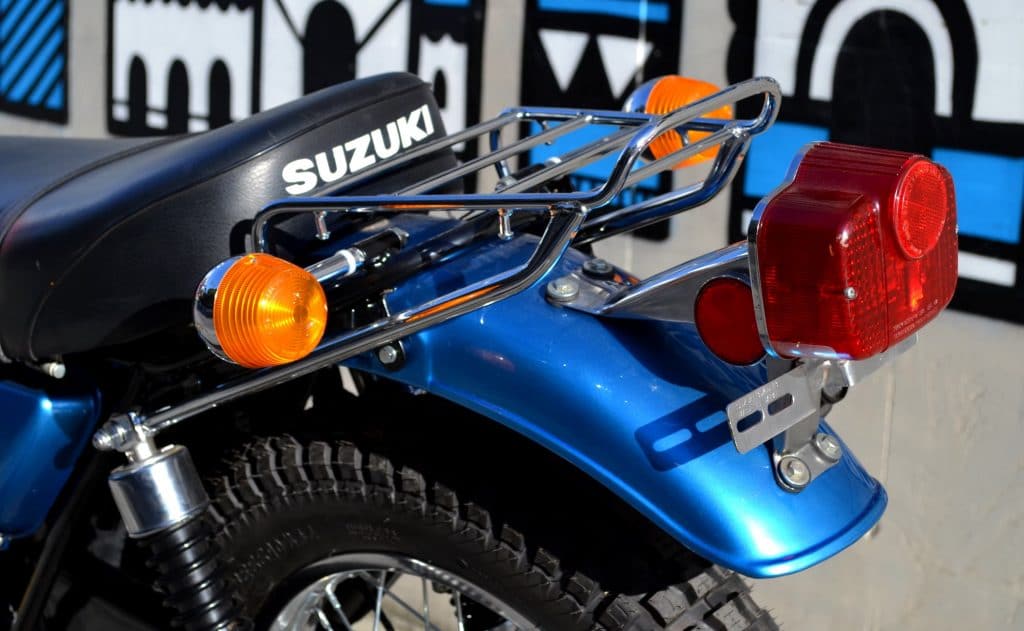

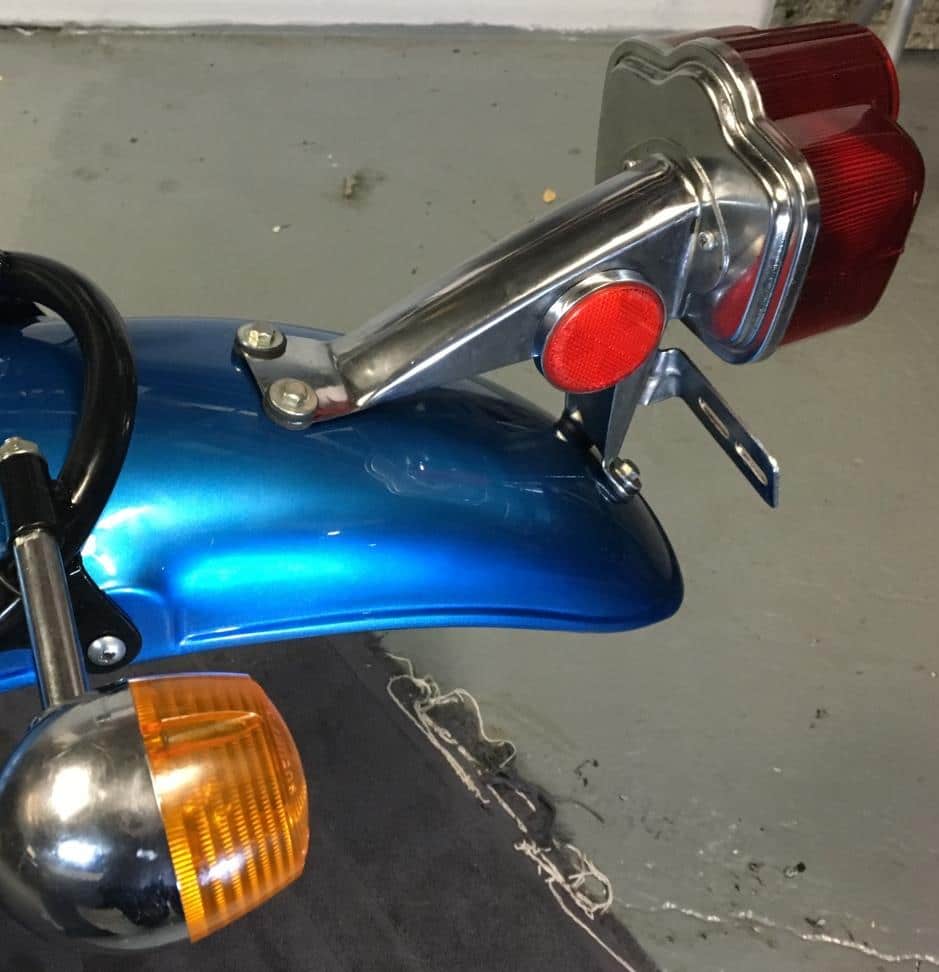

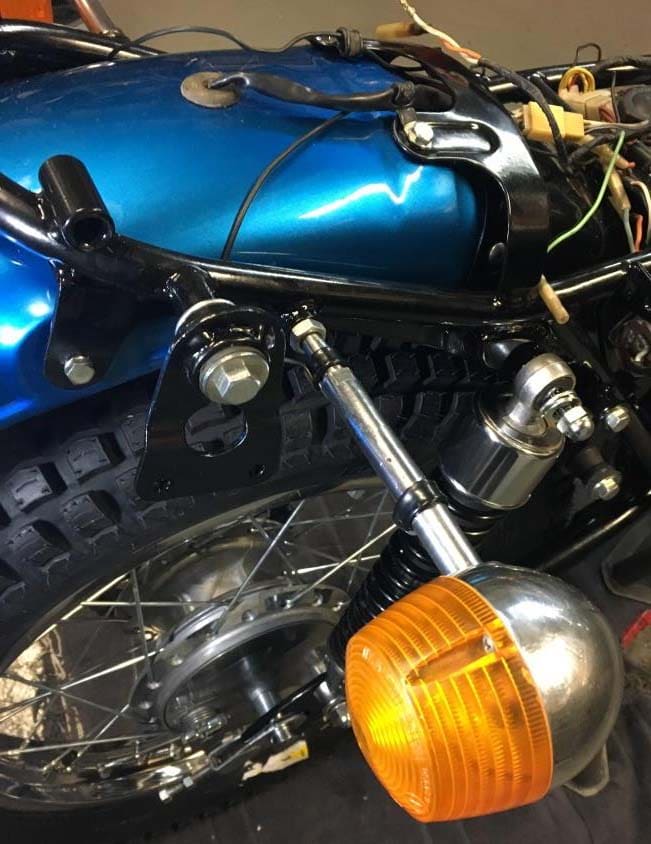

Clignotants chromés et feu AR + support d'origine.

remontage_400_TS-039

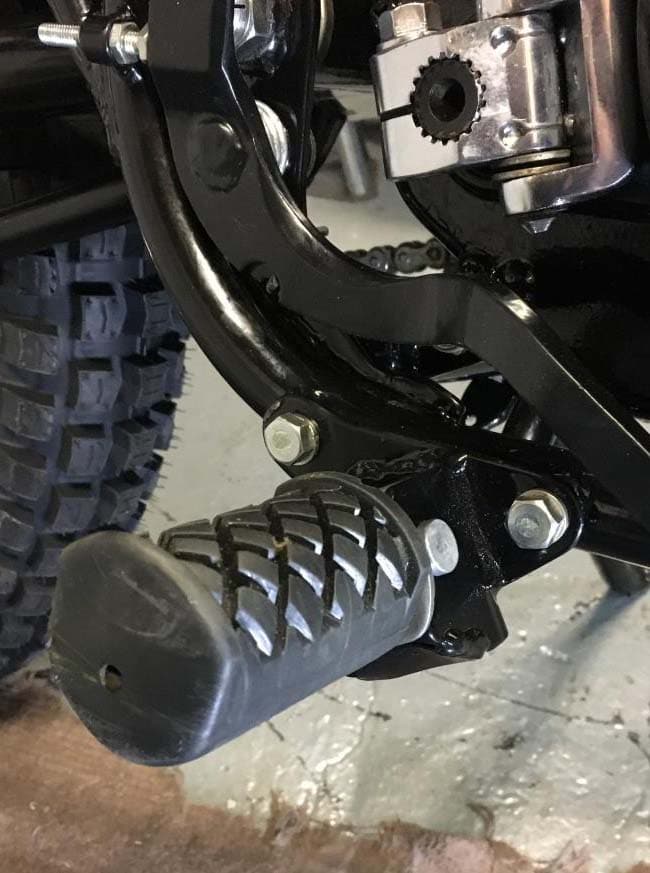

La pédale de frein AR et le support de repose-pieds pilote ont été traités en époxy.

Pièces neuves :

- caoutchoucs (repose-pieds pilote)

- contacteur de feu stop

La visserie a été rezinguée.

remontage_400_TS-056

Moteur

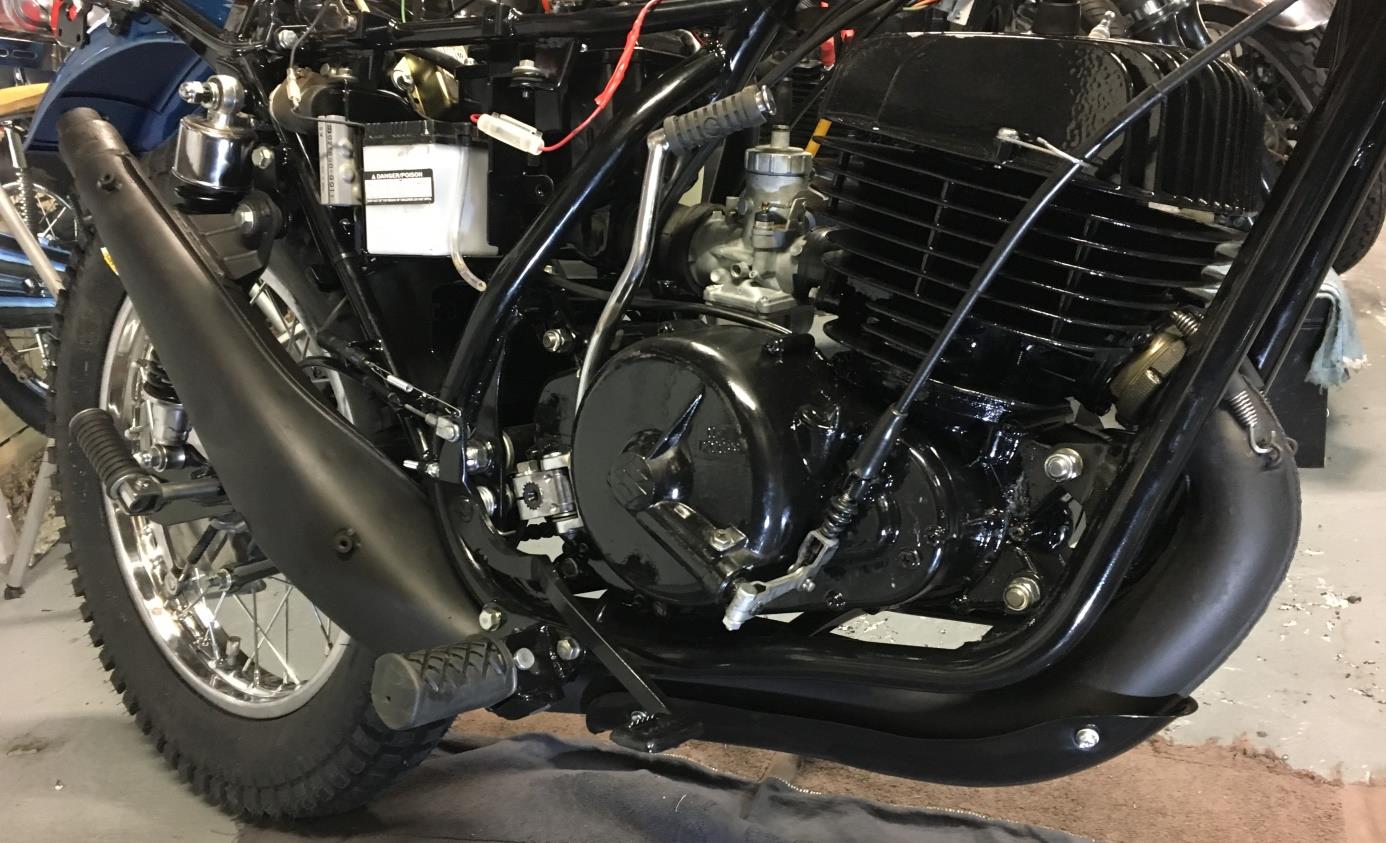

Le moteur a été restauré en atelier mécanique :

- démontage complet

- réalésage cylindre

- piston + segments neufs

- rectification culasse

- joints spis de vilebrequin

- vérification bielle + vilebrequin

- contrôle boîte de vitesses

Le moteur remonté a ensuite été repeint en polyuréthane, finition noir brillant.

remontage_400_TS-059

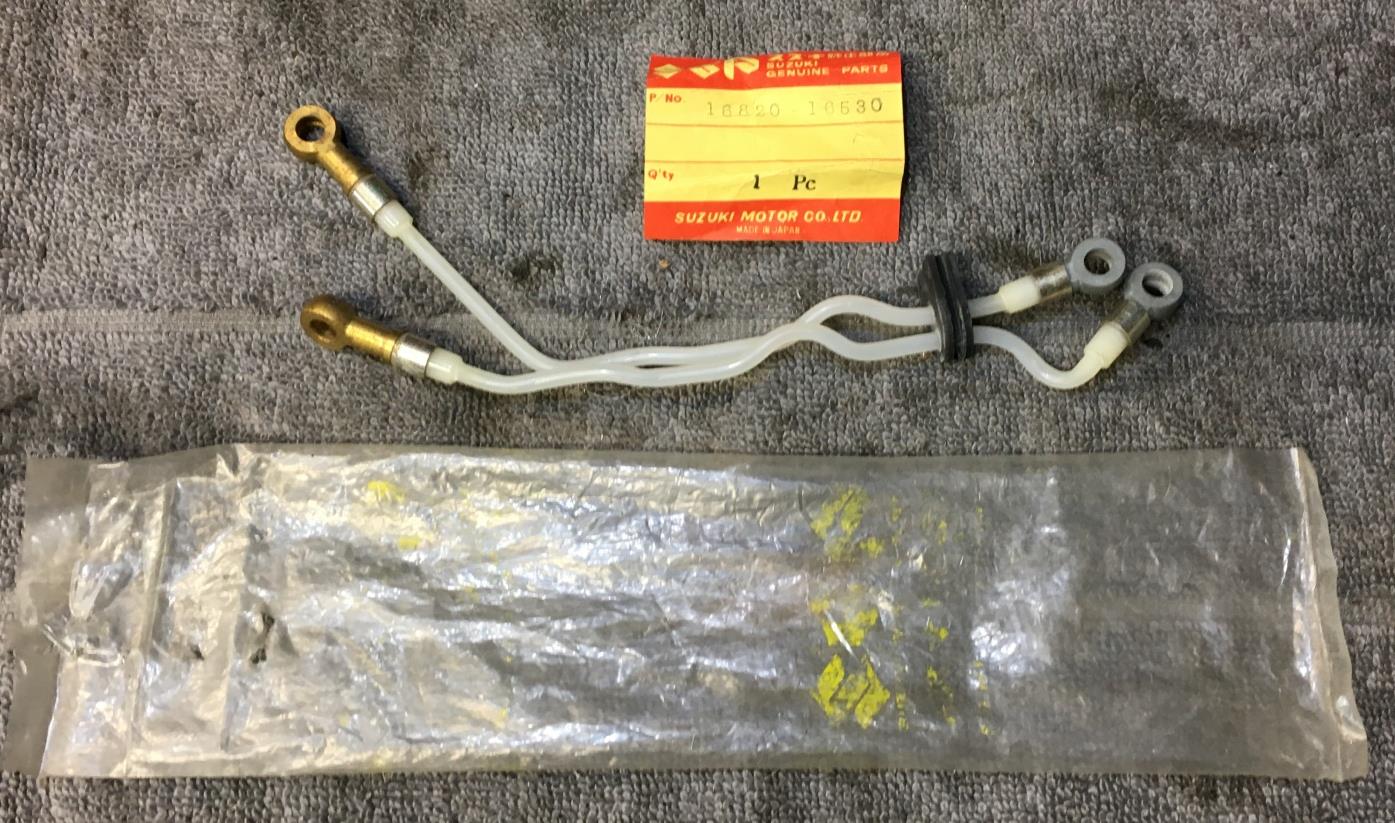

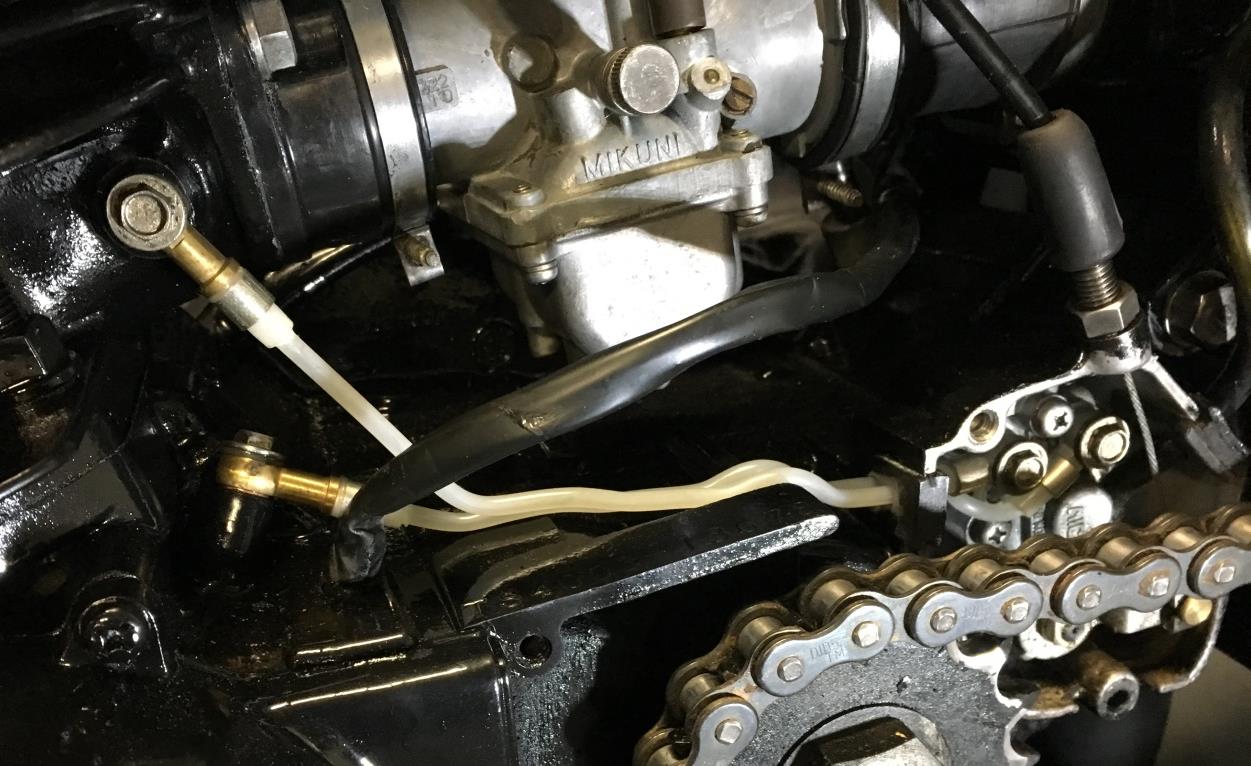

Les durits d’alimentation d'huile 2 temps ont été remplacées par des durits neuves.

Ces pièces ne sont plus disponibles chez le constructeur.

Elles ont été dénichées chez un concessionnaire Suzuki … en Finlande !

remontage_400_TS-052
remontage_400_TS-053

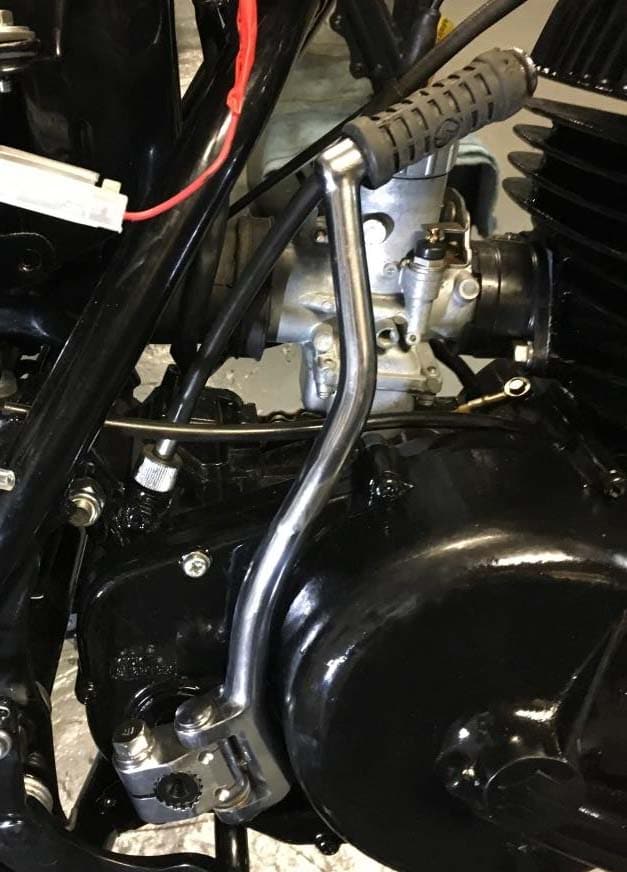

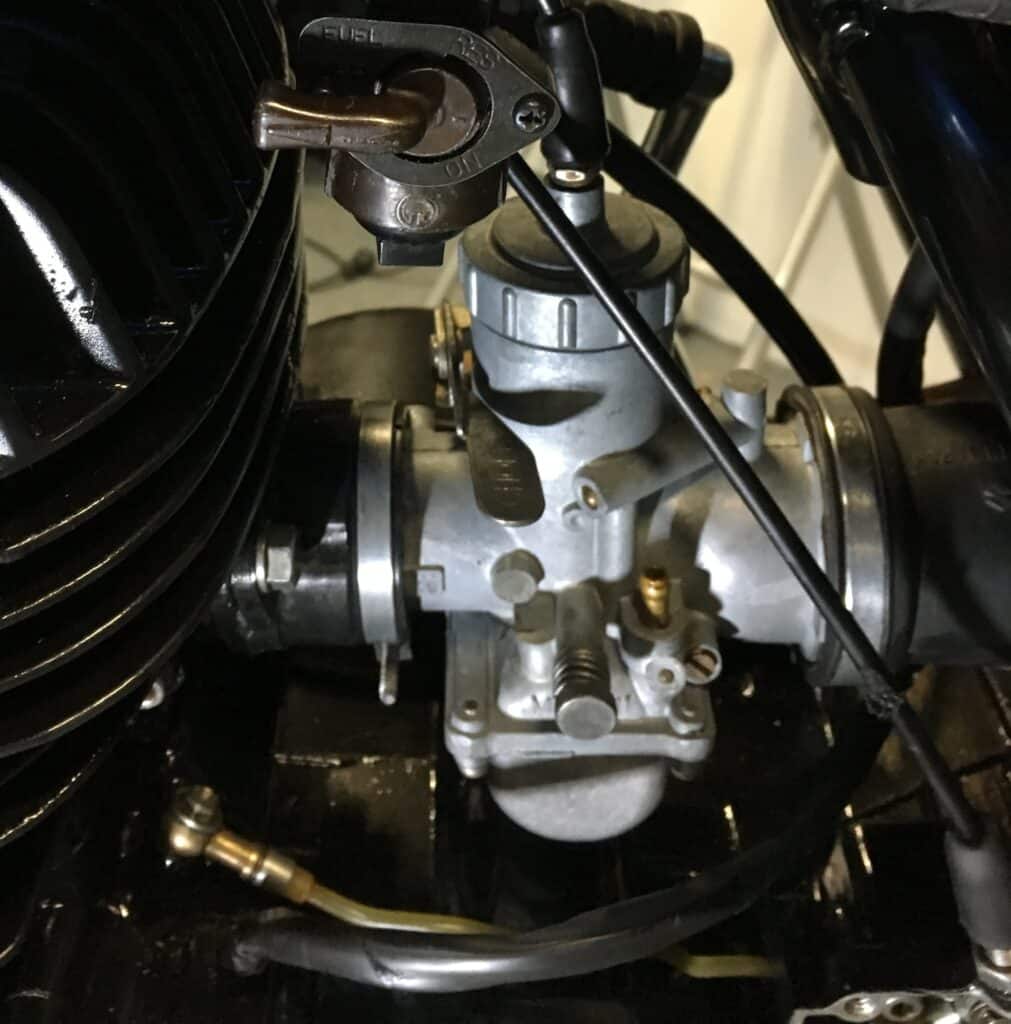

Le carburateur a fait l'objet de toutes les attentions :

- démontage complet

- nettoyage au bac à ultra-sons

- gicleurs, aiguille, joints neufs

- niveau de cuve modifié

- colliers neuf

IMG_0545

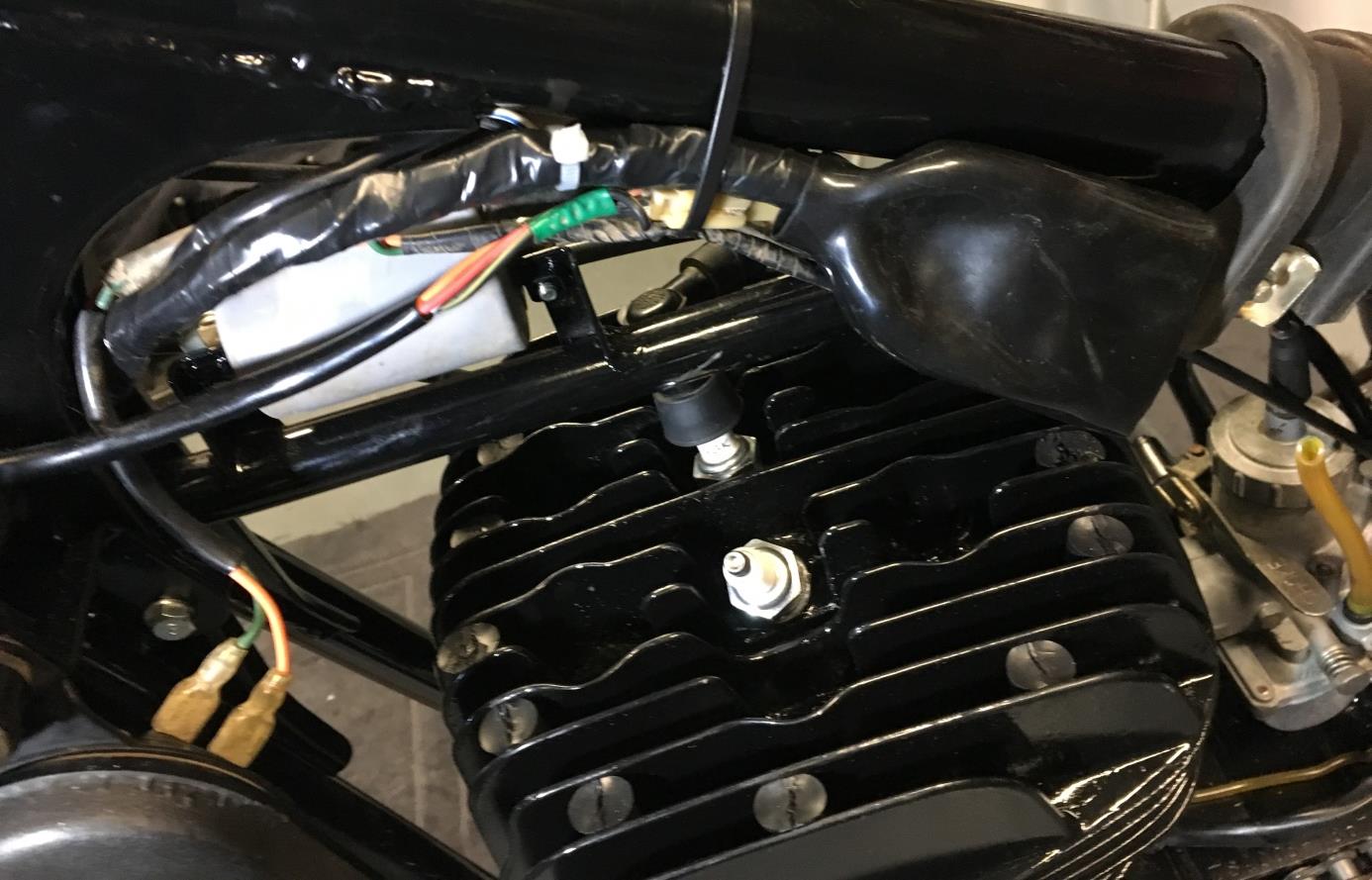

La culasse, largement ailetée pour faciliter le refroidissement, a la particularité d’être équipée de deux bougies.

Quand la bougie perle, l'utilisateur a juste à changer de position le cabochon de bougie !

Bougies : NGK B8ES



Le pot d’échappement d’origine a été décapé, débosselé et repeint en peinture haute température.

Le sabot de protection en sous-face a été traité en époxy.

Les ressorts de fixation sont neufs.

La visserie a été rezinguée.

remontage_400_TS-059
remontage_400_TS-060

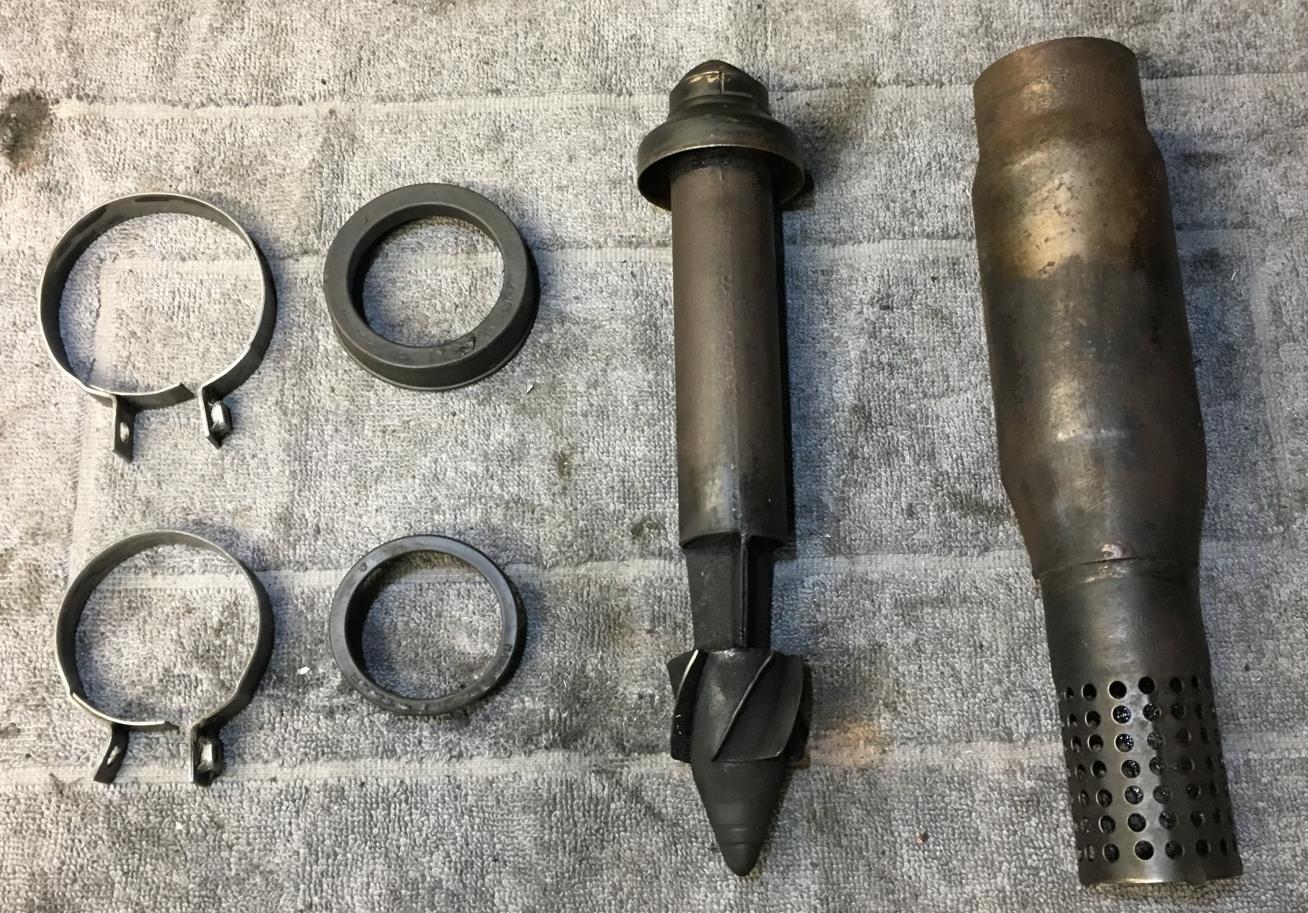

La chicane d’échappement en 2 parties est spécifique avec son système venturi pour améliorer la sortie des gaz.

Elle a été décalaminée avant d'être remise en place.

remontage_400_TS-062
remontage_400_TS-055
remontage_400_TS-058

Carrosserie

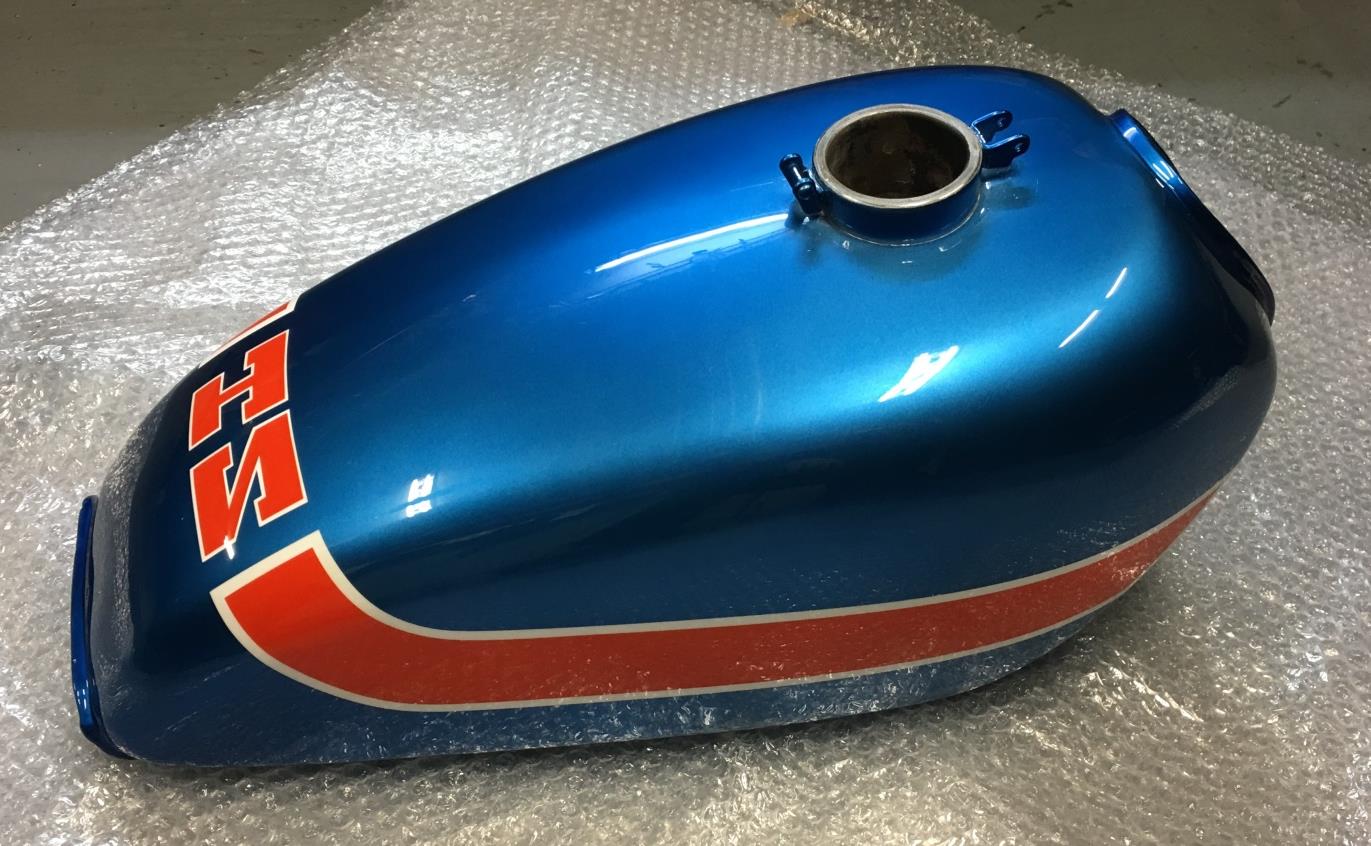

remontage_400_TS-063

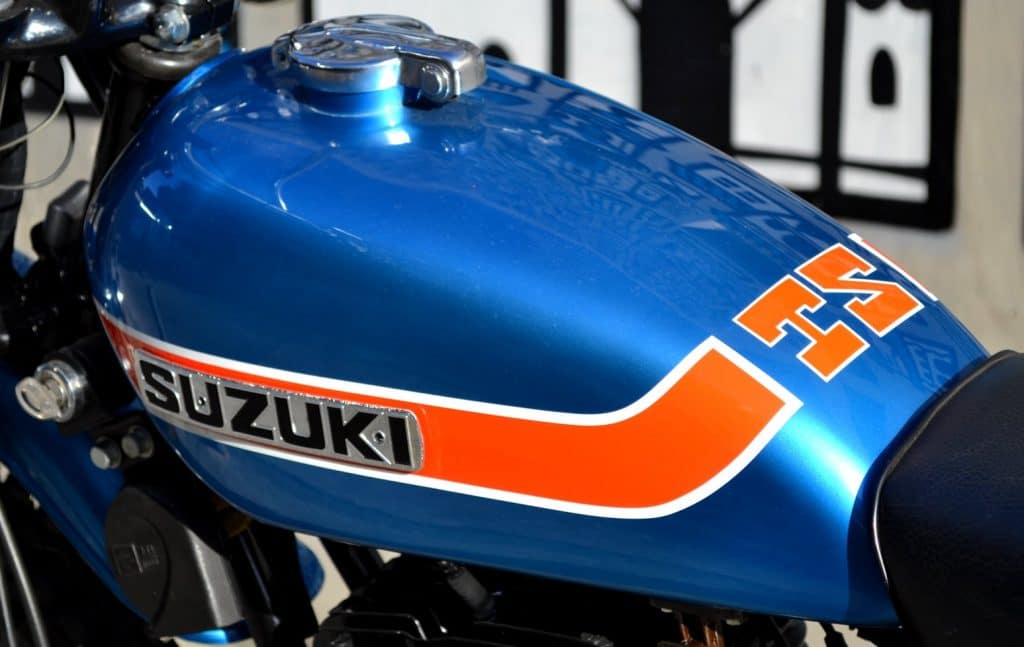

La carrosserie a été repeinte dans le coloris d'origine de la moto.

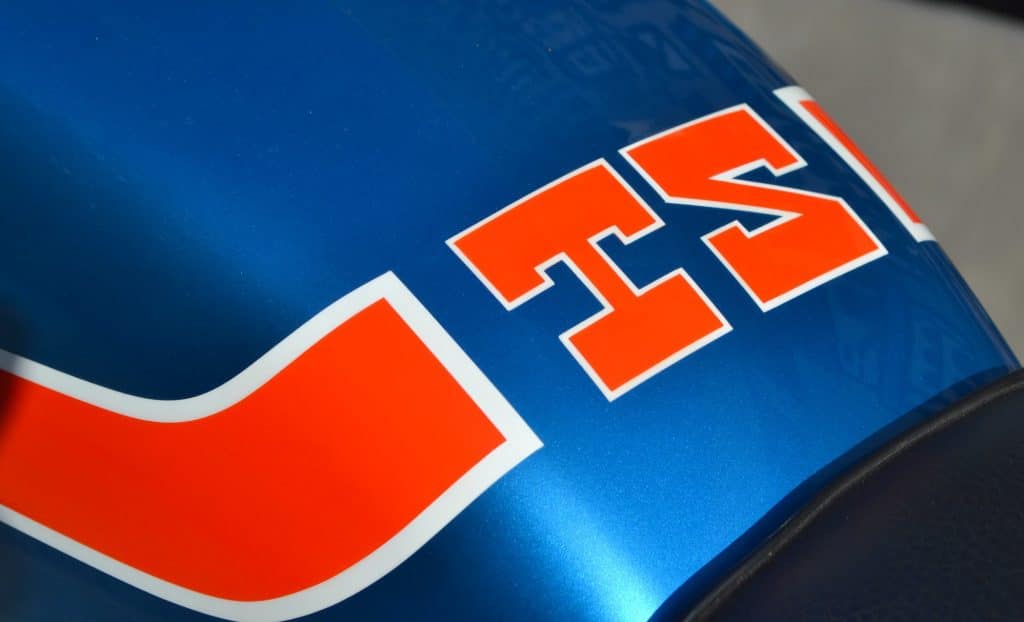

Les décors ont été réalisés à la peinture (pas de sticker).

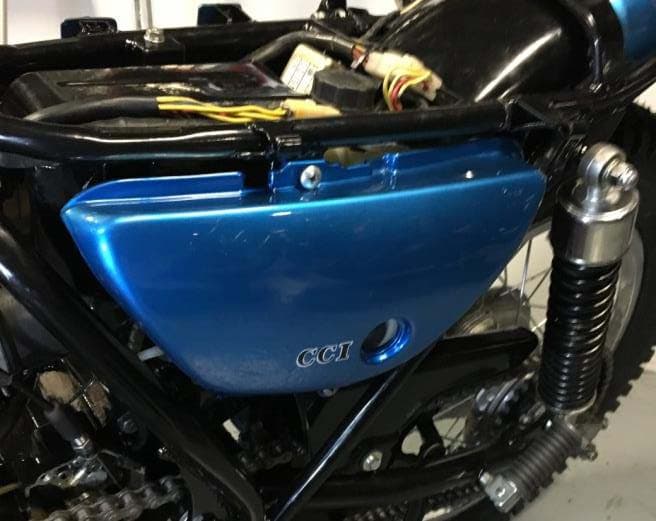

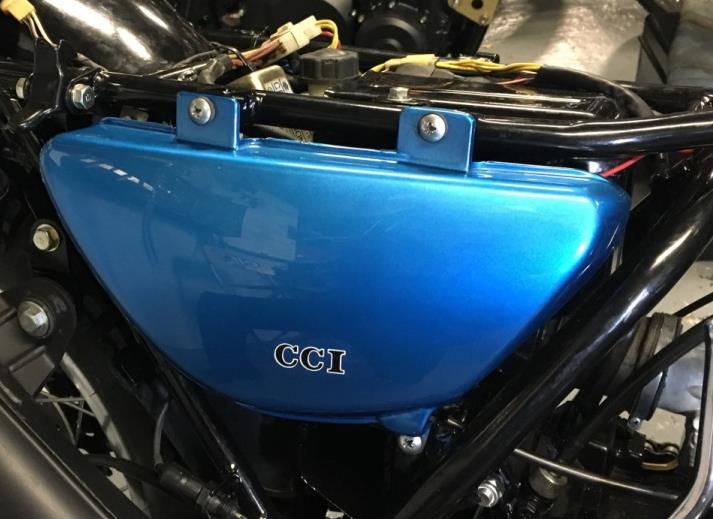

Les caches latéraux sont repositionnés avec visserie, entretoises et silentblocs d’origine.

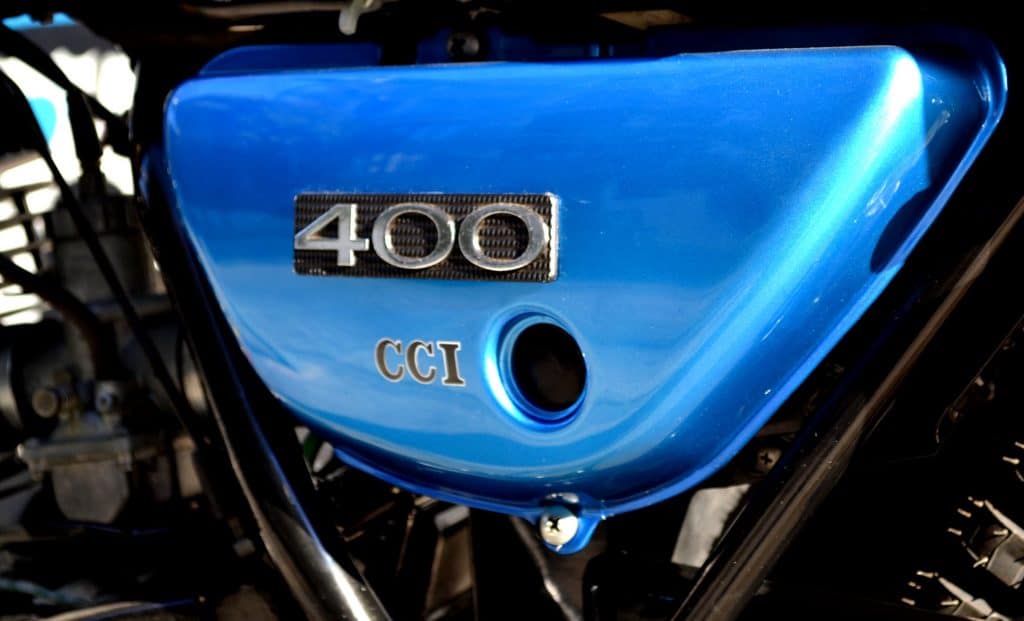

Des emblèmes neufs "400" ont été commandés aux U.S.A.

La trappe de réservoir avec serrure est d'origine.

La selle est N.O.S.



FACE EXTERNE
remontage_400_TS-067
remontage_400_TS-068
remontage_400_TS-069
remontage_400_TS-070
remontage_400_TS-071
remontage_400_TS-074

Remise en route







La moto est terminée, prête à être démarrée.

Lors de la remise en route, il est nécessaire de surveiller le cheminement de l’huile 2 temps à l’intérieur des canalisations translucides neuves et de s’assurer que le cylindre et le bas-moteur sont bien lubrifiés.

Par précaution il est d’usage de remplir le réservoir d’huile 2 temps et de se couvrir en rajoutant du mélange dans le réservoir d’essence.

La moto est équipée d’un allumage électronique CDI.

Elle redémarre sans difficulté, dès la première sollicicitation.

Il ne lui reste qu’à reprendre la route.

SUZUKI TS 400 : de l'Apache 1971 à la TS 1977

Sur les routes de montagne, les virages rapides sont un jeu d’enfant et un bon rythme peut être maintenu ...

Cycle World

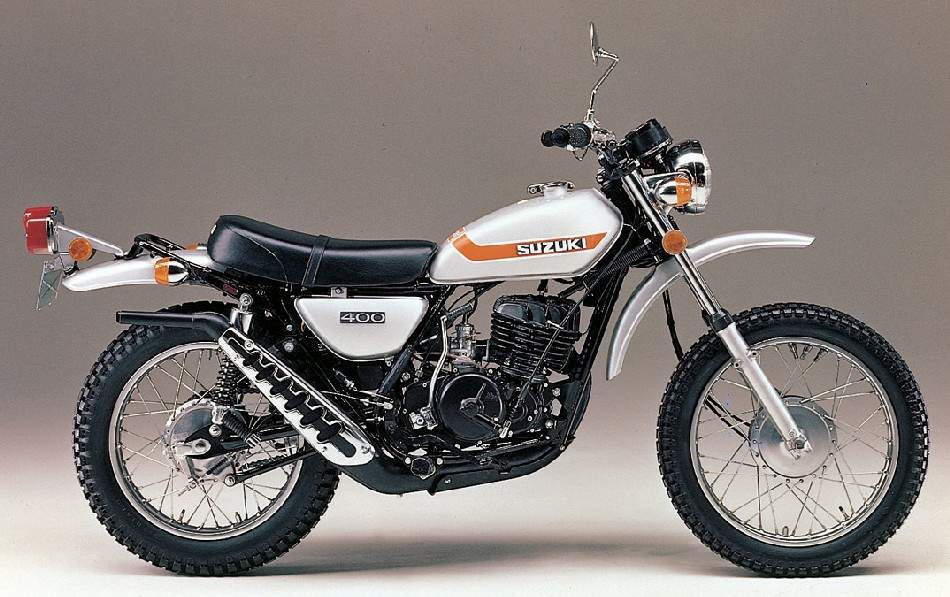

suzuki-ts-400-apache-hustler-1974-1975[1]

Toutefois les vibrations deviennent un peu lourdes autour de 5 000 tr/min

Cycle World

La SUZUKI TS 400 est produite de 1971 à 1977.

Elle répond à la mode des gros trails mono-cylindres 2 temps, très en vogue dans les années 70.

Avec la 400, Suzuki surfe sur ses succès de la marque en Championnat du Monde de moto-cross, avec six titres mondiaux en quatre ans, de 1970 à 1973, avec Joel Robert et Roger De Coster.

TS-400J Apache 1971

ts 400 K rouge

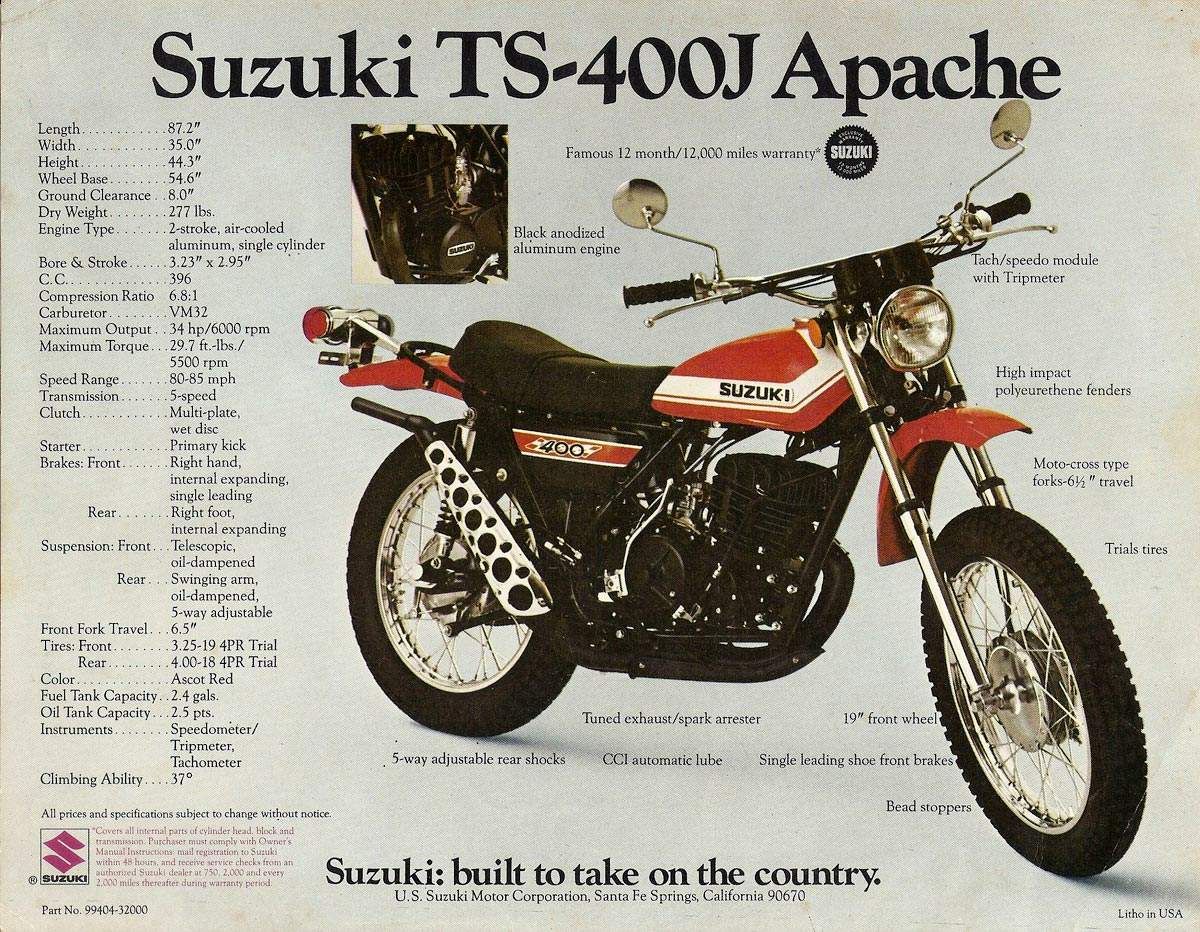

La première Suzuki 400 apparaît en 1971 sous l’appellation TS-J "Apache".

Puissance maxi : 34 CV à 6 000 tr/mn

Couple maxi : 4,2 mkg

Le modèle est directement issu du modèle compé-client TM 400, mais avec un volant d’inertie plus lourd et un carburateur Mikuni plus petit de 32 mm.

Elle dispose d'un allumage électronique à avance variable : une première sur une Suzuki !

Le cadre est un simple berceau en tube d’acier.

La fourche télé hydraulique ne comporte aucune possibilité de réglage.

Pneumatiques :

- 3,25 x 19 à l’avant

- 4 x 18 à l’arrière

La TS-J 400 est équipée d'une batterie et d’un éclairage complet.

Prix de vente : 952 $

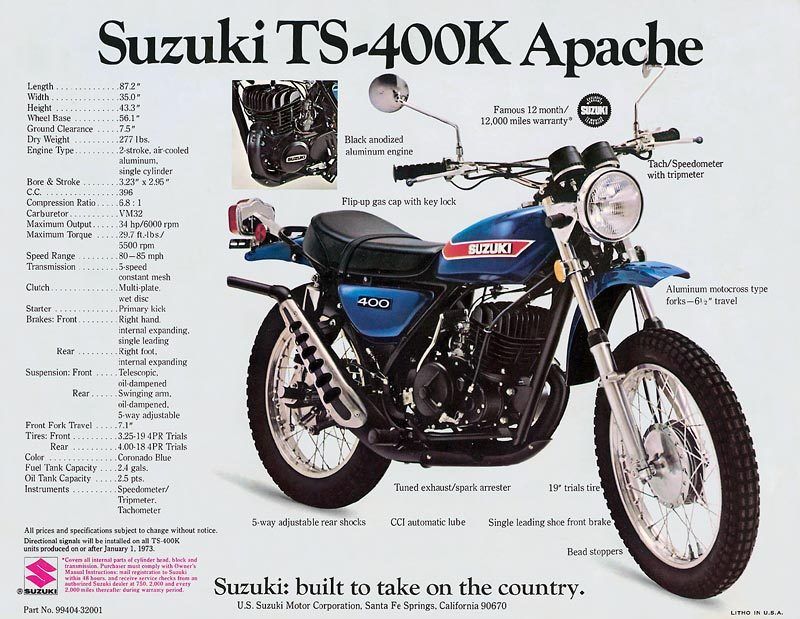

TS-400K Apache 1972

s-l1600

L'année suivante, la TS 400 reçoit quelques améliorations.

Puissance maxi :  CV

Couple maxi : mkg

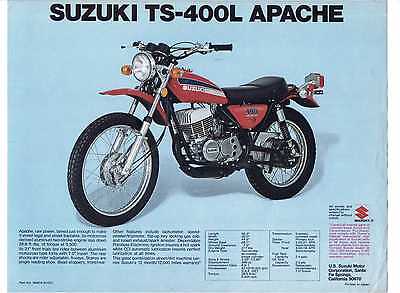

TS-400L Apache 1974

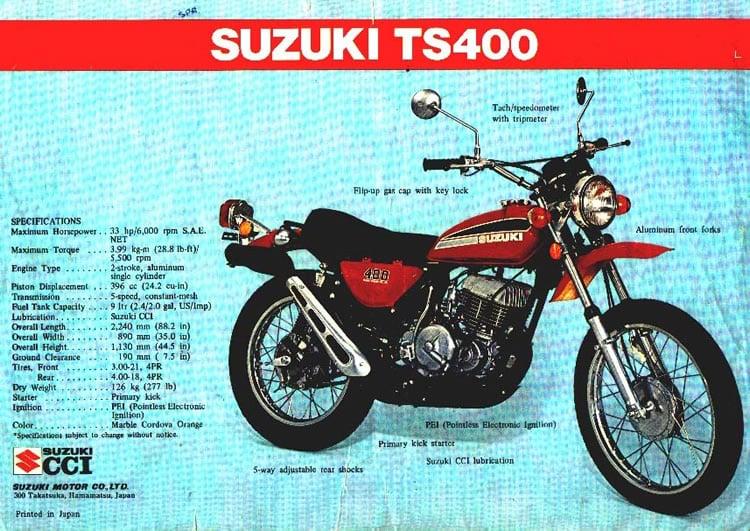

Ts400 j

La première évolution apparaît en 1974 avec l'introduction de la version TS-400 type L :

- cadre double berceau

- suspensions

- cylindre (sortie d'échappement passant entre les berceaux du cadre)

- culasse (taux de compression 7,3 : 1 au lieu de 6,8 : 1)

- carburateur de 32 mm

- échappement (chicanes et silencieux modifiés)

- système de lubrification du moteur

- boîte de vitesses (1er et 5e rapports plus courts)

Les versions précédentes, J et K, affichaient déjà de belles qualités, de robustesse et de fiabilité, qui rendaient leur utilisation agréable sur route.

Mais qui avouaient vite leurs limites en usage tout-terrain.

La version L, avec son nouveau châssis et ses nouvelles suspensions, fait preuve d'un comportement en nette amélioration, aussitôt que l'on quitte le bitume.

Les modifications apportées à l’admission pour réduire le bruit semblent avoir eu un impact négatif sur la puissance.

Cycle World

A partir de 1974, la 400 SUZUKI reçoit une roue AV de 21’, plus conventionnelle.

ts 400 l

TS-400 1975

- cadre à double berceau

- nouvelles suspensions

- nouvelle culasse (taux de compression passant de 6.8:1 à 7.3:1)

- nouveau cylindre

- boîte de vitesses modifiée

- silencieux, carburation et transmission différents ...

Prix de vente 1975 : 1 220 $

A la fin de sa carrière, la 400 SUZUKI, devenue TS 400, est un modèle arrivé à maturité.

Elle a gagné en douceur et en confort d’utilisation : une moto coupleuse, facile à emmener sur un filet de gaz.

Dans cette ultime version, la Suzuki dispose d’une courbe de couple quasiment plate de 2500 à 6000 tours.

La puissance maxi annoncée est de 34 cv à 6000 tr/mn.

La TS 400 reste bruyante mais le silencieux est sensiblement plus efficace que sur les versions précédentes.

De plus, il n’est guère utile de tirer haut dans les tours.

Maniable en ville la Suzuki fait prueve d'un poids bien contenu :

- 106 kg en 1971

- 126 kg en 1975

Avec son grand guidon, la TS se révèle surtout à l’aise sur petites routes.

De plus, le mono-cylindre de 400 cc s'avère souple et docile, acceptant les très bas régimes, un doigt sur l’embrayage.

L'allonge du moteur est excellente.

La  boîte irréprochable : bon étagement, sélection douce.

La machine est docile.

Les suspensions sont en amélioration : les amortisseurs à précontrainte, réglables en 5 positions, comportent un radiateur aileté en bas du corps pour prévenir de la surchauffe en tout-terrain.

Si le tambour arrière permet de bloquer la roue en cas d’urgence, le tambour avant chauffe rapidement : après plusieurs freinages appuyés, la garde augmente et le levier vient en butée ...

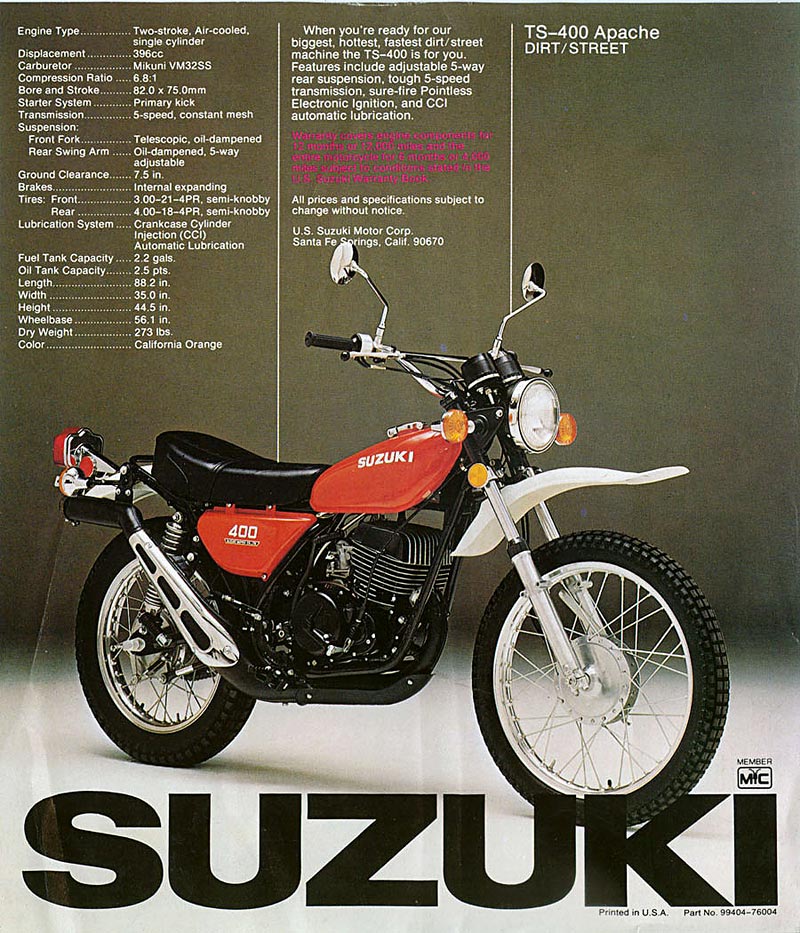

400 76

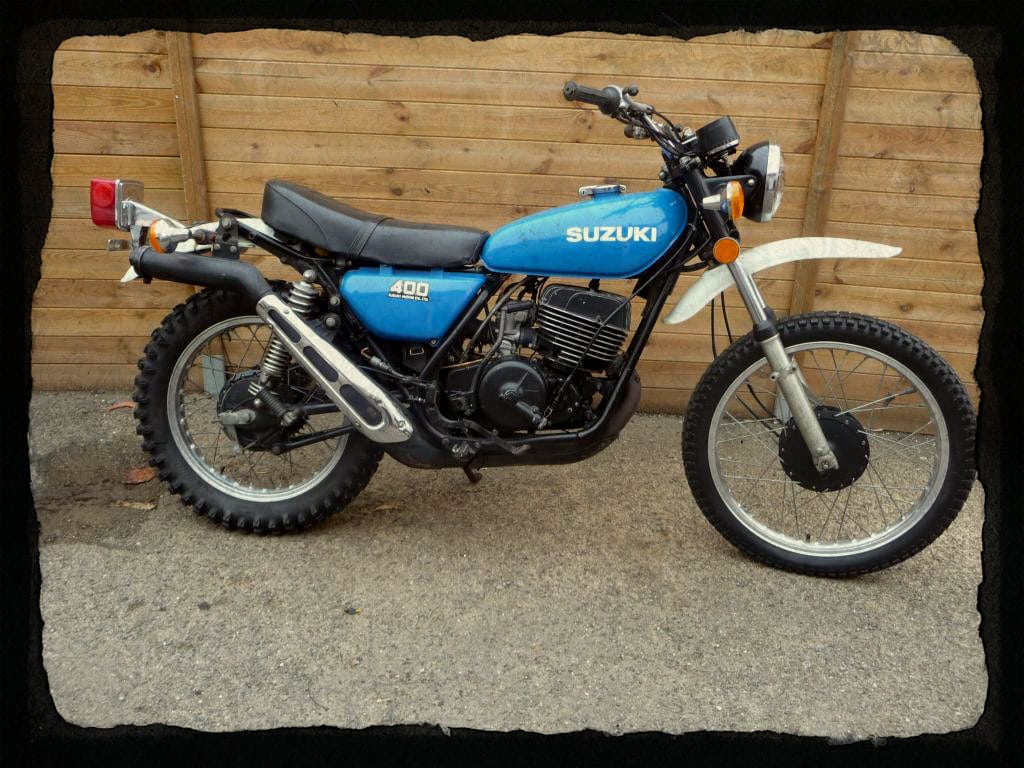

En 1977, la SUZUKI TS 400 est proposée en coloris bleu.

C’est l’ultime déclinaison de ce modèle qui est remplacé l'année suivante par le mono 4T : SP 370.
